Encoder rotativo incremental EI40B
magnéticocon bridacon salida digital

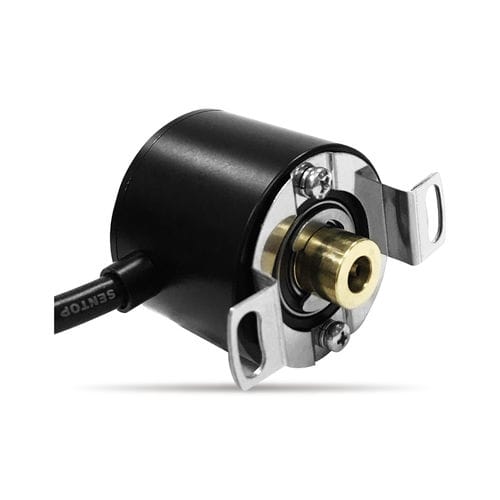

Encoder rotativo incremental - EI40B - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con brida / con salida digital
Encoder rotativo incremental - EI40B - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con brida / con salida digital
Encoder rotativo incremental - EI40B - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con brida / con salida digital - imagen - 2
Encoder rotativo incremental - EI40B - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con brida / con salida digital - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
incremental
Tecnología
magnético
Construcción
con brida
Señal de salida
con salida digital
Material
de aluminio, de latón
Nivel de protección
IP67
Otras características
de alta resolución
Resolución de los codificadores incrementales (pulsos/revolución)

Máx.: 16.384 unit

Mín.: 4.096 unit

Velocidad de rotación

Máx.: 6.000 rpm
(37.699 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Temperatura de proceso

Máx.: 85 °C
(185 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Producto
EI40B — codificador incremental magnético para medida industrial de posición y velocidad.

Características
  • Codificador incremental magnético; apto como sensor de velocidad
  • PPR configurable hasta 4096 (opcional hasta 16384)
  • Grado de protección: IP67
  • Con un par de rodamientos de bolas de precisión
  • Montaje con brida flexible para integración sencilla


Dimensiones
Diagrama de dimensiones disponible para EI40B.

Especificaciones mecánicas
  • Grado de protección: IP67
  • Par de funcionamiento: ≤1 mN·m
  • Velocidad máxima: 6000 rpm
  • Vida útil: 100.000.000 ciclos
  • Masa: aprox. 140 g
  • Material de la carcasa: aleación de aluminio anodizada
  • Material del eje: latón


Especificaciones ambientales
  • Rango de temperatura de funcionamiento: -40℃ a +85℃
  • Rango de temperatura de almacenamiento: -40℃ a +85℃


Especificaciones eléctricas
  • Modelo estándar: EI40B-F1-W4096-P
  • Tensión de alimentación: 5 V–30 V
  • Forma de salida: Push-pull (HIGH 2.9–5 V; LOW ≤0.4 V); variantes diferenciales disponibles
  • Número de pulsos de salida: 4096 ppr (estándar), hasta 16384 máximo
  • Retardo de propagación: ≤10 μs
  • Consumo de corriente (sin carga): ≤30 mA
  • Resistencia de aislamiento: ≥1000 MΩ (500 V DC); Resistencia dieléctrica: 1 min (500 V AC)


Especificaciones especiales disponibles
  • Eje especial: longitud, diámetro o mecanizado a medida (ranurado, plano, perforado, etc.)
  • Salida especial: versiones con señal diferencial disponibles


Resumen técnico
  • Modelo: EI40B
  • Tipo: Codificador incremental magnético
  • PPR: configurable hasta 4096
  • Grado de protección: IP67
  • Tensión de alimentación: 5–30 V
  • Velocidad máxima: 6000 rpm
  • Temperatura de funcionamiento: -40℃ a +85℃
