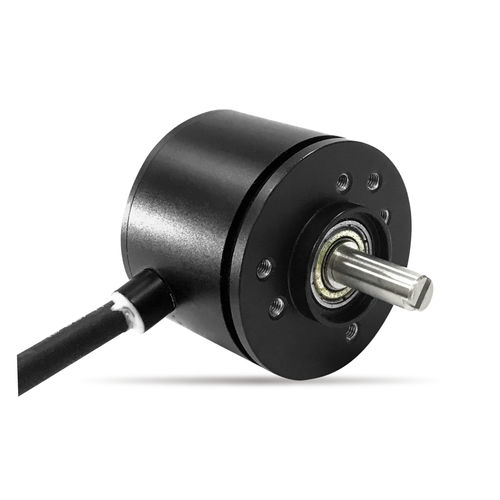

Encoder rotativo absoluto EBS40A-S1

magnético14 bits12 bits

Resumen del producto
El EBS40A-S1 es un codificador absoluto magnético de una sola vuelta diseñado para la medida angular industrial que requiere alta protección y larga vida útil.

Características principales

• Codificador absoluto magnético single-turn
• Alta protección (IP67)
• Una pareja de rodamientos de bolas de precisión
• Salidas digitales: RS485 (Modbus RTU) o CAN (CANopen)
• Resolución: estándar 12 bits (4096); hasta 14 bits (16384)

Dimensiones
Planos de dimensiones disponibles para referencia de montaje (ver imágenes del producto).

Especificaciones mecánicas generales
Grado de protección: IP67
Par de arranque: <1 mN·m
Vida útil: >100.000.000
Masa: aprox. 120 g
Material de la carcasa: aleación de aluminio anodizada
Material del eje: acero inoxidable

Especificaciones ambientales
Rango de temperatura de funcionamiento: -40℃ a +85℃
Rango de temperatura de almacenamiento: -40℃ a +85℃
Vibración: 100 m/s², 55 Hz–2000 Hz (EN 60068-2-6)
Choque: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: Descarga por contacto ±8 kV, por aire ±15 kV (EN61000-4-2:2009)
Inmunidad EMS: 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3)

Especificaciones eléctricas generales (RS485)
Modelo estándar: EBS40A-S1-W12485
Tensión aplicada: 9 V–30 V
Consumo (sin carga): ≤ 70 mA
Resolución single-turn: 4096 (12 bit); Máx. 16384 (14 bit)
Protocolo: Modbus RTU (esclavo)
Baud rate: 1200–115200 bps (por defecto 9600 bps)
Dirección: 1–200 (configurable, por defecto 1)
Resistencia de aislamiento: >1000 MΩ (500 V DC)
Rigidez dieléctrica: 1 min (500 V AC)

Especificaciones eléctricas generales (CAN)
Modelo estándar: EBS40A-S1-W12CAN
Tensión aplicada: 10 V–30 V
Consumo de corriente: < 80 mA
Resolución single-turn: 4096 (12 bit); Máx. 16384 (14 bit)
Tolerancia de linealidad independiente: ±0,3 %
Repetibilidad: ±1 LSB (dependiente de la precisión de instalación)
Protocolo: CANopen
Resistencia de aislamiento: >1000 MΩ (500 V DC)
Rigidez dieléctrica: 1 min (500 V AC)

Especificaciones especiales disponibles
Eje especial: longitud/diámetro de eje a medida o mecanizado especial (ranurado, aplanado, taladrado, etc.)
Protocolo personalizado: posibilidad de protocolo personalizado bajo pedido

Especificaciones técnicas

• Modelo: EBS40A-S1
• Salidas: RS485 (Modbus RTU) o CAN (CANopen)
• Resolución single-turn: 12–14 bits (4096–16384)
• Tensión de funcionamiento: RS485 9–30 V; CAN 10–30 V
• Consumo: RS485 ≤70 mA; CAN <80 mA
• Protección: IP67
• Carcasa: aleación de aluminio anodizada; eje: acero inoxidable
• Temperatura de funcionamiento: -40℃ a +85℃
• Vida útil: >100.000.000 revoluciones
