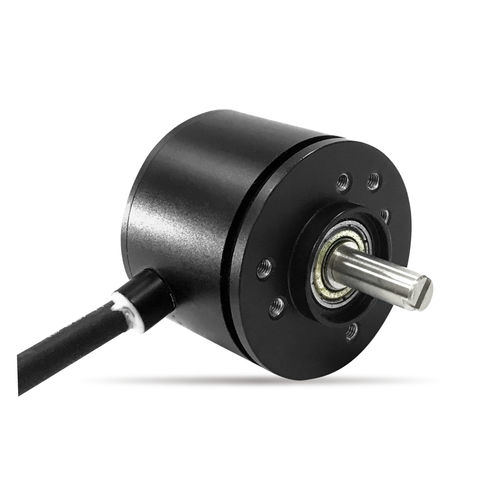

Encoder rotativo absoluto EAS40A-S1

magnético12 bitsmonovuelta

Producto
Codificador absoluto de un giro magnético EAS40A-S1 para retroalimentación de posición en aplicaciones de control de movimiento industrial.

Características principales

• Tecnología magnética con salida SSI diferencial (TTL, código binario)
• Resolución por giro: 4096 (12 bits)
• Alta protección IP67; par de arranque <1 mN·m
• Montaje compatible screw & servo; incluye un par de rodamientos de bolas de precisión
• Carcasa de aleación de aluminio anodizado; eje de acero inoxidable; masa aprox. 120 g

Especificaciones mecánicas generales
Grado de protección: IP67
Par de arranque: <1 mN·m
Vida útil: >100.000.000 ciclos
Masa: Aprox. 120 g
Material carcasa: Aleación de aluminio anodizado
Material eje: Acero inoxidable

Especificaciones ambientales
Rango de temperatura de funcionamiento: -40℃～+85℃
Rango de temperatura de almacenamiento: -40℃～+85℃
Vibración: 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Impacto: 1000 m/s², 6 ms (EN 60068-2-27)
ESD: Descarga por contacto ±8KV, descarga aérea ±15KV (EN61000-4-2:2009)
EMS: 10 V/m (80MHz～1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas generales
Modelo estándar: EAS40A-S1-W12A
Tensión de alimentación: 9V–30V
Consumo (sin carga): ≤80 mA
Resolución por giro: 4096 (12 Bit)
Interfaz: Señal diferencial SSI
Regla de código: Binario
Nivel de señal: TTL
Tiempo de actualización: 10 μs
Resistencia de aislamiento: >1000 MΩ (500 V DC)
Resistencia dieléctrica: 1 min (500 V AC)

Especificaciones especiales disponibles
Opciones de eje a medida: longitud de eje especial, diámetro especial o mecanizado en el eje (p. ej. ranurado, aplanado, perforado).

Resumen técnico

• Modelo: EAS40A-S1 (estándar: EAS40A-S1-W12A)
• Tipo: Codificador absoluto de un giro magnético
• Salida: SSI diferencial (TTL, binario)
• Resolución: 4096 (12 Bit)
• Protección: IP67
• Alimentación: 9V–30V; Consumo ≤80 mA (sin carga)
• Temperatura de funcionamiento: -40℃ a +85℃
• Masa: ≈120 g
