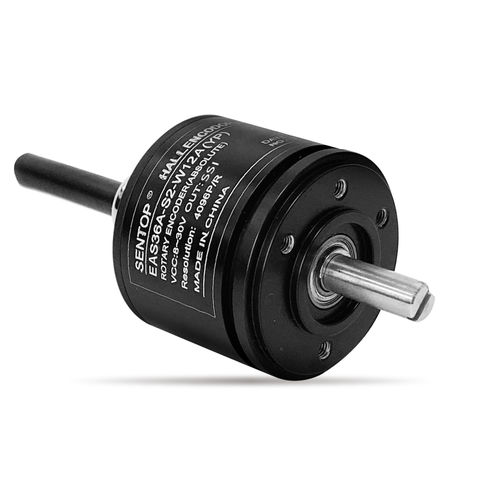

Encoder rotativo absoluto EAS36A

magnético12 bitsmonovuelta

Resumen
EAS36A es un encoder magnético absoluto de una sola vuelta con salida SSI diferencial. Diseñado para aplicaciones industriales de detección de posición, ofrece un alto grado de protección y larga vida útil; apto para montaje por tornillo o en servo.

Características principales

• Encoder magnético mono-vuelta
• Grado de protección: IP67
• Una pareja de rodamientos de bolas de precisión
• Salida: señal SSI diferencial (niveles TTL, código binario)
• Montaje: Screw & Servo mount

Dimensiones
Plano de dimensiones disponible para el modelo EAS36A (diagrama en la ficha del producto).

Especificaciones mecánicas generales
Grado de protección: IP67
Par de arranque: <1 mN·m
Vida útil: >100 000 000 ciclos
Masa: aprox. 100 g
Material de la carcasa: aleación de aluminio anodizada
Material del eje: acero inoxidable

Especificaciones ambientales
Temperatura de funcionamiento: -40℃～+85℃
Temperatura de almacenamiento: -40℃～+85℃
Vibración: 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Impacto: 1000 m/s², 6 ms (EN 60068-2-27)
Resistencia ESD: contacto ±8 kV, aire ±15 kV (EN61000-4-2:2009)
Resistencia EMS: 10 V/m (80 MHz～1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas generales
Modelo estándar: EAS36A-S2-W12A
Tensión de alimentación: 9 V - 30 V
Consumo (sin carga): ≤ 80 mA
Resolución mono-vuelta: 4096 (12 bits)
Interfaz: SSI diferencial
Regla de código: binaria
Niveles de señal: TTL
Tiempo de actualización: 10 μs
Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
Rigidez dieléctrica: 1 min (500 V A.C.)

Especificaciones especiales disponibles
Opciones de eje: longitudes, diámetros o mecanizados especiales en el eje (p. ej. ranurado, aplanado, taladrado).

Especificaciones técnicas

• Modelo: EAS36A (opción estándar: EAS36A-S2-W12A)
• Tipo: Encoder magnético absoluto de una sola vuelta
• Salida / Interfaz: SSI diferencial, niveles TTL, código binario
• Resolución: 4096 (12 bits)
• Tensión de alimentación: 9 V – 30 V
• Corriente en vacío: ≤ 80 mA
• Protección: IP67
• Par de arranque: <1 mN·m
• Vida útil: >100 000 000 ciclos
• Masa: aprox. 100 g
• Carcasa: aleación de aluminio anodizada
• Eje: acero inoxidable (opciones especiales disponibles)
• Vibración: 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
• Impacto: 1000 m/s², 6 ms (EN 60068-2-27)
• ESD: contacto ±8 kV, aire ±15 kV (EN61000-4-2)
• EMS: 10 V/m (80 MHz–1 GHz, EN61000-4-3)
• Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
• Rigidez dieléctrica: 1 min (500 V A.C.)
• Tiempo de actualización: 10 μs
• Montaje: Screw & Servo mount
