Encoder rotativo absoluto EBS40A-S2
magnético12 bits14 bits

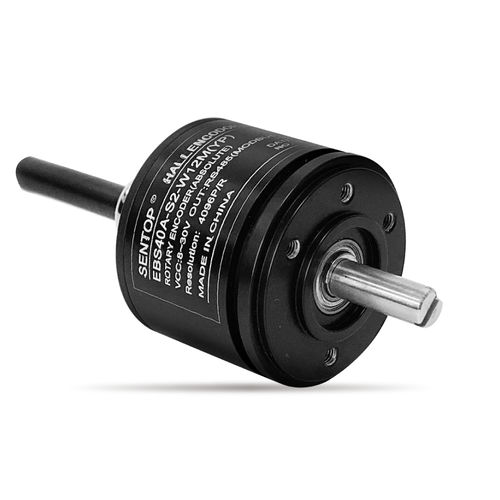

Encoder rotativo absoluto - EBS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
12 bits, 14 bits
Construcción
monovuelta
Señal de salida
RS-485, CANopen
Nivel de protección
IP67
Resolución de los codificadores incrementales (pulsos/revolución)

Mín.: 4.096 unit

Máx.: 16.384 unit

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 85 °C
(185 °F)

Descripción

Nombre del producto
  • EBS40A-S2 — Codificador absoluto de un solo giro magnético con salida RS485 o CAN


Características
  • Tecnología de detección magnética
  • Alto grado de protección: IP67
  • Con una pareja de rodamientos de bolas de precisión
  • Opciones de salida: RS485 (Modbus RTU) o CAN (CANopen)


Especificaciones mecánicas generales
Grado de protección: IP67
Par de arranque: <1mN·m
Vida útil: >100.000.000
Masa: aprox. 120 g
Material de la carcasa: aleación de aluminio anodizada
Material del eje: acero inoxidable

Especificaciones ambientales
Temperatura de funcionamiento: -40℃～+85℃
Temperatura de almacenamiento: -40℃～+85℃
Vibración: 100m/s², 55Hz~2000Hz (EN 60068-2-6)
Impacto: 1000m/s², 6ms (EN 60068-2-27)
ESD: descarga por contacto ±8KV, descarga aérea ±15KV (EN61000-4-2:2009)
EMS: 10V/m (80MHz～1GHz, 1kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas generales (RS485)
Modelo estándar: EBS40A-S2-W12485
Tensión de alimentación: 9V-30V
Consumo (sin carga): ≤70mA
Resolución single-turn: 4096 (12Bit); Max 16384 (14Bit)
Protocolo: Modbus RTU esclavo
Baud rate: 1200~115200bps (configurable, por defecto 9600bps)
Dirección: 1~200 (configurable, por defecto 1)
Resistencia de aislamiento: >1000MΩ (500V D.C.)
Resistencia dieléctrica: 1 min (500V A.C.)

Especificaciones eléctricas generales (CAN)
Modelo estándar: EBS40A-S2-W12CAN
Tensión de alimentación: 10V-30V
Consumo: <80mA
Resolución single-turn: 4096 (12Bit); Max 16384 (14Bit)
Tolerancia de linealidad independiente: ±0,3%
Precisión de repetibilidad: ±1 LSB (la precisión real depende de la instalación)
Protocolo: CANopen
Resistencia de aislamiento: >1000MΩ (500V D.C.)
Resistencia dieléctrica: 1 min (500V A.C.)

Especificaciones especiales disponibles
  • Eje especial: longitudes, diámetros o mecanizados especiales del eje (ranurado, aplanado, taladrado)
  • Protocolo personalizado: posibilidad de protocolo a medida según requisitos del cliente


Datos técnicos / Especificaciones clave
  • Modelo: EBS40A-S2
  • Tipo: Codificador absoluto de un solo giro magnético
  • Salidas: RS485 (Modbus RTU) o CAN (CANopen)
  • Resolución: 12 bits (4096) estándar, hasta 14 bits (16384) máximo
  • Protección: IP67
  • Temperatura de funcionamiento: -40℃ a +85℃
  • Carcasa: aleación de aluminio anodizada; Eje: acero inoxidable
  • Masa: aprox. 120 g
  • Resistencia de aislamiento: >1000MΩ (500V D.C.)
  • Resistencia dieléctrica: 1 min (500V A.C.)
