Encoder rotativo incremental EID58A
magnéticocon eje macizode montaje en eje

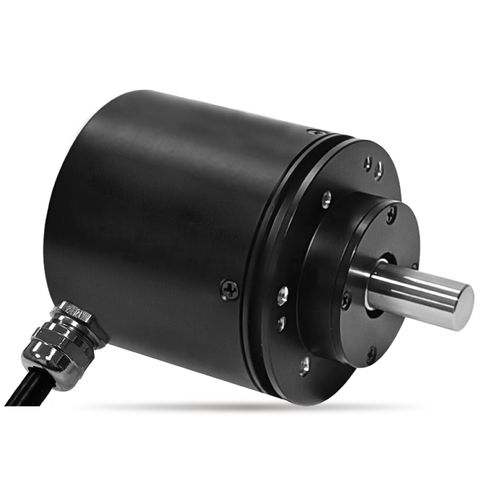

Encoder rotativo incremental - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con eje macizo / de montaje en eje
Encoder rotativo incremental - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con eje macizo / de montaje en eje
Encoder rotativo incremental - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con eje macizo / de montaje en eje - imagen - 2
Encoder rotativo incremental - EID58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con eje macizo / de montaje en eje - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
incremental
Tecnología
magnético
Construcción
con eje macizo, de montaje en eje, cerrado
Señal de salida
con salida digital
Material
de aluminio, de acero inoxidable
Nivel de protección
antiparasitaje, con blindaje magnético, IP67
Aplicaciones
para la industria, para motor, para la robótica, para sistema de manipulación
Otras características
de alta resolución, para aplicaciones rudas, para retroalimentación de motor
Resolución de los codificadores incrementales (pulsos/revolución)

4.096 unit

Diámetro del eje

Máx.: 12 mm
(0,47 in)

Mín.: 6 mm
(0,24 in)

Velocidad de rotación

Máx.: 12.000 rpm
(75.398 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Temperatura de proceso

Máx.: 105 °C
(221 °F)

Mín.: -30 °C
(-22 °F)

Descripción

Presentación
El EID58A es un codificador incremental magnético para detección de velocidad y retorno de posición en aplicaciones de control de movimiento industriales. Ofrece resoluciones configurables hasta 4096 ppr y carcasa IP67 para entornos exigentes.

Características principales
  • Codificador incremental magnético para velocidad y posición
  • PPR configurable hasta 4096
  • Grado de protección IP67 (carcasa)
  • Una pareja de rodamientos de bolas de precisión
  • Diseño para servicio pesado y antiinterferencia magnética
  • Montaje por tornillo y montaje servo


Especificaciones mecánicas
  • Grado de protección: IP67
  • Par de arranque: ≤50 mN·m
  • Velocidad máxima: 12.000 rpm
  • Vida útil: 100.000.000 revoluciones
  • Masa: aprox. 360 g
  • Material de la carcasa: aleación de aluminio
  • Material del eje: acero inoxidable
  • Carga del eje: radial 80 N, axial 40 N
  • Diámetros de eje disponibles: φ6 / φ8 / φ10 / φ12


Especificaciones ambientales
  • Temperatura de funcionamiento: -30℃ a +105℃
  • Temperatura de almacenamiento: -30℃ a +105℃


Especificaciones eléctricas
  • Modelo estándar: EID58A-S2-W4096P
  • Tensión aplicada: 5V–30V
  • Nivel alto de salida: >2.9V
  • Nivel bajo de salida: <0.4V
  • Forma de salida: push-pull
  • Número de pulsos: 4096 ppr (configurable hasta 4096)
  • Retardo de propagación de salida: <10 μs
  • Consumo (sin carga): <30 mA
  • Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
  • Resistencia dieléctrica: 1 min (500 V A.C.)


Opciones y personalización
  • Eje especial: longitud o diámetro de eje a medida, mecanizados en eje (ranurado, aplanado, perforado) o agujero ciego según pedido


Aplicaciones típicas
  • Automatización industrial, retroalimentación de motor, control de velocidad de cintas, robótica, maquinaria de envasado y manejo de materiales
