Encoder rotativo incremental EI40A
magnéticocon salida digital5 V CC

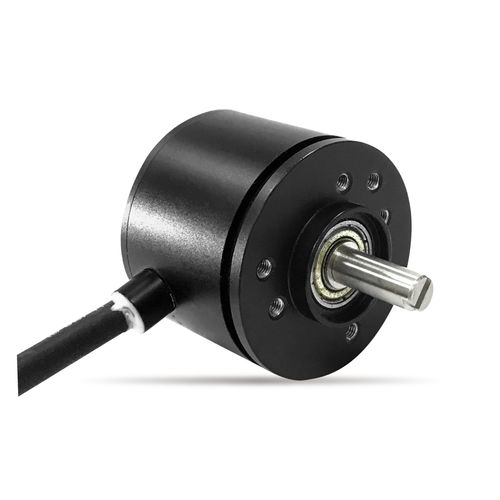

Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con salida digital / 5 V CC
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con salida digital / 5 V CC
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con salida digital / 5 V CC - imagen - 2
Encoder rotativo incremental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / con salida digital / 5 V CC - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
incremental
Tecnología
magnético
Señal de salida
con salida digital
Tensión de alimentación
5 V CC
Material
de aluminio, de acero inoxidable
Nivel de protección
IP67
Aplicaciones
para la industria, para motor
Otras características
de alta resolución
Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 85 °C
(185 °F)

Descripción

Producto
Encoder incremental magnético para detección de velocidad y retroalimentación de posición. Diseñado para entornos IP67 y larga vida útil. Adecuado para montaje Screw y Servo en sistemas industriales de control de movimiento.

Características
  • Encoder incremental magnético para detección de velocidad y posición
  • PPR configurable hasta 4096 (configurable, max 16384)
  • Alto grado de protección (IP67)
  • Un par de rodamientos de bolas de precisión
  • Montaje Screw & Servo disponible


Dimensiones
Dibujo de dimensiones disponible (nombre de archivo: 尺寸图_SENTOP_EI40A.jpg).

Especificaciones mecánicas generales
Grado de protección: IP67
Par de funcionamiento: ≤1 mN·m
Velocidad máxima: 6000 rpm
Vida útil: 100.000.000 ciclos
Masa: aprox. 140 g
Material carcasa: aleación de aluminio anodizada
Material del eje: acero inoxidable

Especificaciones ambientales
Rango de temperatura operativa: -40℃ ～ +85℃
Rango de temperatura de almacenamiento: -40℃ ～ +85℃

Especificaciones eléctricas generales
Modelo estándar: EI40A-S1-W4096-P
Tensión aplicada: 5V - 30V
Nivel alto de salida: >2.9V
Nivel bajo de salida: <0.4V
Forma de salida: salida push-pull (opción diferencial disponible)
Número de pulsos de salida: 4096 ppr (configurable, max 16384)
Retardo de propagación de salida: <10 μs
Consumo de corriente (sin carga): <30 mA
Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
Resistencia dieléctrica: 1 min (500 V A.C.)

Especificaciones especiales disponibles
Eje especial: longitud, diámetro o mecanizado especial en el eje (ranurado, plano, perforado, etc.).
Salida especial: versiones con señal diferencial disponibles.

Características / especificaciones técnicas
  • Modelo: EI40A (ej. EI40A-S1-W4096-P)
  • Tipo: Encoder incremental magnético
  • Protección: IP67
  • Velocidad máx.: 6000 rpm
  • Par de funcionamiento: ≤1 mN·m
  • Pulsos: hasta 4096 ppr (configurable, max 16384)
  • Voltaje: 5V - 30V
  • Salida: Push-pull (estándar), opción diferencial
  • Consumo (sin carga): <30 mA
  • Temperatura de operación: -40℃ a +85℃
  • Carcasa: aleación de aluminio anodizada; eje: acero inoxidable
  • Masa: aprox. 140 g
