Encoder rotativo absoluto EBMD58A
magnético12 bits14 bits

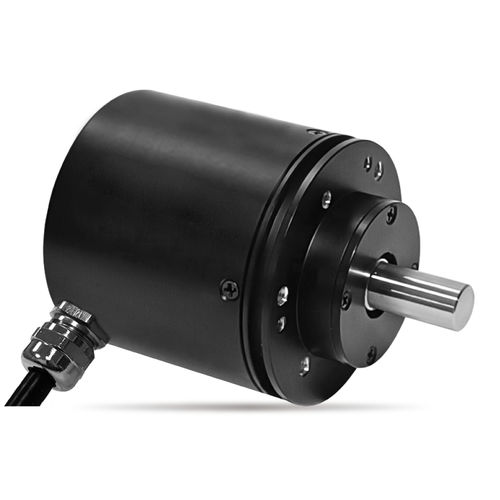

Encoder rotativo absoluto - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits - imagen - 2
Encoder rotativo absoluto - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
12 bits, 14 bits
Construcción
monovuelta
Señal de salida
RS-485, CANopen
Nivel de protección
con blindaje magnético, IP67, IP65
Aplicaciones
para la industria
Otras características
para aplicaciones rudas
Resolución de los codificadores incrementales (pulsos/revolución)

Máx.: 16.384 unit

Mín.: 4.096 unit

Diámetro del eje

Máx.: 12 mm
(0,47 in)

Mín.: 6 mm
(0,24 in)

Temperatura de proceso

Máx.: 105 °C
(221 °F)

Mín.: -30 °C
(-22 °F)

Descripción

Resumen
EBSD58A es un codificador absoluto magnético de una sola vuelta diseñado para aplicaciones industriales que requieren alto grado de protección, inmunidad magnética y salidas RS485 o CAN.

Características principales
  • Codificador magnético absoluto mono-vuelta
  • Alto grado de protección (carcasa IP67; eje IP65, opción IP67)
  • Una pareja de rodamientos de bolas de precisión
  • Diseño industrial resistente con bajo par de arranque
  • Resistente a interferencias magnéticas
  • Montaje por tornillo y montaje servo
  • Señales de salida: RS485 (Modbus RTU) o CAN (CANopen)

Especificaciones mecánicas generales
Grado de protección: Carcasa IP67; Eje IP65 (opcional IP67)
Par de arranque: <50 mN·m
Vida útil: >100.000.000 de revoluciones
Masa: Aprox. 360 g
Material de la carcasa: Aleación de aluminio
Material del eje: Acero inoxidable
Carga del eje: Radial 80 N, Axial 40 N
Diámetros del eje disponibles: φ6 / φ8 / φ10 / φ12

Especificaciones ambientales
Temperatura de funcionamiento: -30℃ a +105℃
Temperatura de almacenamiento: -30℃ a +105℃
Vibración: 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
Impacto: 100 m/s², 6 ms (EN 60068-2-27)
ESD: Descarga por contacto ±8 kV, descarga aérea ±15 kV (EN61000-4-2:2009)
EMS: 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Especificaciones eléctricas generales (RS485)
Modelo estándar: EBSD58A-S1-W12485
Tensión de alimentación: 9 V - 30 V
Consumo (sin carga): ≤ 70 mA
Resolución mono-vuelta: 4096 (12-bit); Máx 16384 (14-bit)
Protocolo: Modbus RTU (esclavo)
Baud rate: 1200 ~ 115200 bps (por defecto 9600 bps)
Dirección: 1 ~ 200 (por defecto 1)
Resistencia de aislamiento: > 1000 MΩ (500 V D.C.)
Resistencia dieléctrica: 1 min (500 V A.C.)

Especificaciones eléctricas generales (CAN)
Modelo estándar: EBS40A-S1-W12CAN
Tensión de alimentación: 10 V - 30 V
Consumo: < 80 mA
Resolución mono-vuelta: 4096 (12-bit); Máx 16384 (14-bit)
Tolerancia de linealidad independiente: ±0.3%
Repetibilidad: ±1 Lsb (la precisión real depende de la instalación)
Protocolo: CANopen
Resistencia de aislamiento: > 1000 MΩ (500 V D.C.)
Resistencia dieléctrica: 1 min (500 V A.C.)

Especificaciones especiales disponibles
  • Eje especial: longitud, diámetro, mecanizado (ranura/platina) o agujero ciego bajo pedido
  • Protocolos personalizados disponibles según requisitos


Características / especificaciones técnicas
  • Modelo: EBSD58A
  • Tecnología: Codificador magnético absoluto mono-vuelta
  • Protección: Carcasa IP67; Eje IP65 (opcional IP67)
  • Resolución: 12-bit (4096) estándar; hasta 14-bit (16384)
  • Interfaces: RS485 (Modbus RTU) y CAN (CANopen)
  • Voltaje de alimentación: RS485 9–30 V; CAN 10–30 V
  • Par de arranque: <50 mN·m
  • Temperatura de funcionamiento: -30℃ a +105℃
  • Masa: aprox. 360 g
  • Carcasa: aleación de aluminio; Eje: acero inoxidable
  • Diámetros de eje: φ6 / φ8 / φ10 / φ12
