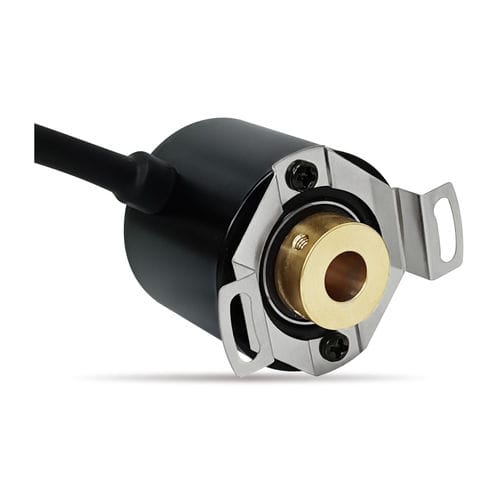

Encoder rotativo incremental EI36B-F1

magnéticocon bridaIP67

Descripción general
EI36B-F1 es un codificador incremental (magnético) para medida de velocidad de rotación y posición, configurable en PPR hasta 4096 (máx. 16384). Diseñado con protección IP67, incorpora rodamientos de bolas de precisión y montaje con brida flexible para integración industrial.

Características

• Codificador incremental magnético apto como sensor de velocidad
• PPR configurable hasta 4096 (estándar 4096, máx. 16384)
• Grado de protección: IP67
• Una pareja de rodamientos de bolas de precisión
• Montaje con brida flexible

Especificaciones mecánicas generales

• Grado de protección: IP67
• Par de operación: ≤1 mN·m
• Velocidad máxima: 6000 rpm
• Vida útil: 100.000.000 operaciones
• Masa: aprox. 115 g
• Material de la carcasa: aleación de aluminio
• Material del eje: latón

Especificaciones ambientales

• Temperatura de funcionamiento: -40°C a +85°C
• Temperatura de almacenamiento: -40°C a +85°C

Especificaciones eléctricas generales

• Modelo estándar ejemplo: EI36B-F1-W4096-P
• Tensión de alimentación: 5–30 V
• Forma de salida: push-pull (opciones: diferencial, colector abierto)
• Nivel alto de salida: 2,9–5 V
• Nivel bajo de salida: ≤0,4 V
• Número de pulsos de salida: 4096 ppr (máx. 16384)
• Retardo de propagación: ≤10 µs
• Consumo de corriente: ≤30 mA
• Resistencia de aislamiento: ≥1000 MΩ (500 V D.C.)
• Resistencia dieléctrica: 1 min (500 V A.C.)

Especificaciones especiales disponibles

• Eje personalizado: longitud, diámetro u mecanizado especial (ranurado, aplanado, perforado)
• Salidas especiales: señal diferencial, colector abierto
• Otras opciones de salida: señales analógicas, interfaces de bus

Resumen técnico

• Modelo: EI36B-F1
• Tipo: Codificador incremental magnético
• PPR: hasta 4096 (estándar 4096)
• Protección: IP67
• Alimentación: 5–30 V
• Salida: push-pull (opciones disponibles)
• Temperatura de funcionamiento: -40°C a +85°C
• Velocidad máx.: 6000 rpm
• Materiales: carcasa en aleación de aluminio, eje en latón
