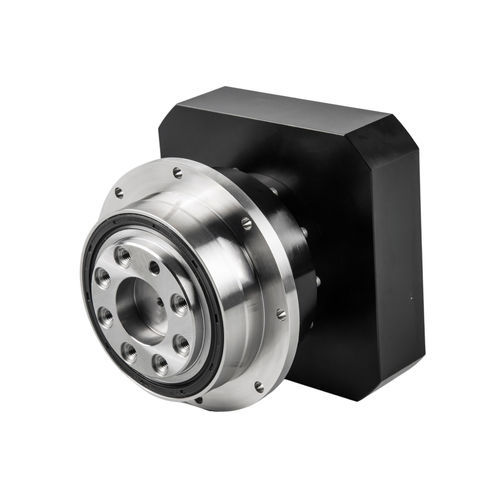

Reductor planetario ND series

de engranaje helicoidalcoaxialcon eje macizo

Introducción del producto El reductor planetario de salida de brida es un dispositivo de transmisión de precisión que combina un sistema de transmisión de engranajes planetarios con una estructura de salida de brida. Sus componentes principales consisten en un engranaje solar, engranajes planetarios y un engranaje de anillo interno, logrando la transmisión de potencia a través del engranaje de uno o varios niveles. La brida, que sirve como un componente de conexión crítico, presenta un diseño circular con rodamientos de alta precisión integrados, proporcionando un área de contacto mejorada y un soporte de montaje estable. Compatible con fuentes de energía como motores servo y motores paso a paso, este reductor se emplea ampliamente en equipos de precisión en herramientas de máquinas CNC, robots industriales, líneas de producción automatizadas y aplicaciones aeroespaciales. Características - Salida de brida con rodamientos de alta precisión: Equipado con rodamientos de alta precisión, el diseño de salida de brida ofrece un área de contacto ampliada, soporte de montaje estable, precisión de posicionamiento mejorada, rigidez a la tracción superior y resistencia torsional excepcional. - Transmisión de engranajes helicoidales para mayor eficiencia: Todo el engranaje helicoidal asegura una eficiencia de transmisión superior: hasta 97-98% para configuraciones de un solo nivel y mantenida por encima del 90% para configuraciones de múltiples niveles. - Alta precisión y bajo juego: La tecnología de rectificado de precisión combinada con un mecanismo de sujeción de pinza minimiza el juego a ≤1 arcmin (1/60°), cumpliendo con los estrictos requisitos de precisión de posicionamiento para sistemas servo. - Diseño monolítico para mayor rigidez: El portador planetario integrado, el engranaje de anillo interno y el engranaje solar eliminan los puntos de remachado secundarios, logrando una integridad estructural inigualable. - Alta capacidad de carga: El engranaje de múltiples dientes distribuye las cargas de manera eficiente. Con engranajes cementados/templados y rodamientos de rodillos de agujas, el reductor entrega un par de salida de hasta miles de N·m y una resistencia al impacto excepcional. - Reducción de ruido y estabilidad operativa: La arquitectura patentada de amortiguación de ruido y el engranaje de rodadura de flanco de diente helicoidal reducen el ruido operativo a ≤65 dB mientras aseguran una suavidad sin vibraciones. - Durabilidad y operación sin mantenimiento: Sellos de calidad superior y tecnología de lubricación permanente extienden la vida útil a más de 20,000 horas, incluso en entornos hostiles con altas temperaturas o contaminación por partículas. Especificaciones - Par de aceleración máximo: 1.8 veces el par de salida nominal - Par de parada de emergencia: 3 veces el par de salida nominal - Velocidad de entrada nominal: hasta 5000 rpm (varía según el modelo) - Velocidad de entrada máxima: hasta 10000 rpm (varía según el modelo) - Juego ultra preciso: ≤1 arcmin (segmento único), ≤3 arcmin (segmento doble) - Juego preciso: ≤3 arcmin (simple), ≤5 arcmin (doble) - Juego estándar: ≤5 arcmin (simple), ≤7 arcmin (doble) - Rigidez torsional: hasta 1421 Nm/arcmin (varía según el modelo) - Fuerza radial máxima: hasta 58000 N (varía según el modelo) - Fuerza axial máxima: hasta 59000 N (varía según el modelo) - Momento de inclinación: hasta 8500 Nm (varía según el modelo) - Vida útil: 20000 horas (operación continua 10000 horas) - Eficiencia: ≥97% (simple), ≥94% (doble) - Peso: de 0.7 kg a 124.5 kg (varía según el modelo) - Temperatura de operación: -30℃ a 90℃ - Lubricación: Grasa sintética - Clase de protección: IP65 - Posición de montaje: Cualquier dirección - Nivel de ruido: ≤73 dB(A) (varía según el modelo y la velocidad)
