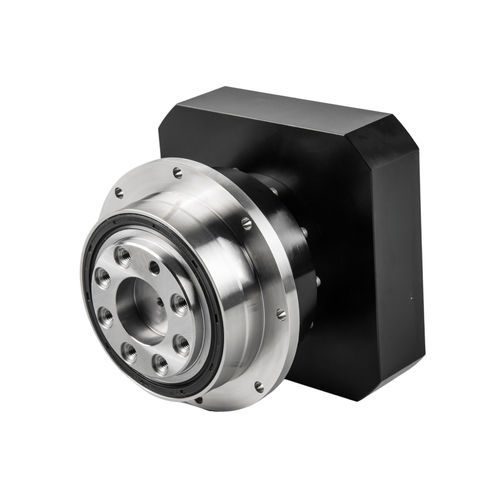

Reductor planetario ND series

de engranaje helicoidalcoaxialcon eje macizo

Introducción del productoEl reductor de engranajes planetarios de salida de brida es un dispositivo de transmisión de precisión que combina un sistema de transmisión de engranajes planetarios con una estructura de salida de brida. Sus componentes principales consisten en un engranaje planetario, engranajes planetarios y un engranaje de anillo interno, logrando la transmisión de potencia a través de engranajes de una o varias etapas. La brida, que actúa como componente de conexión crítico, presenta un diseño circular con rodamientos de alta precisión integrados, lo que proporciona un área de contacto mejorada y un soporte de montaje estable. Compatible con fuentes de alimentación como servomotores y motores paso a paso, este reductor se emplea ampliamente en equipos de precisión de máquinas herramienta CNC, robots industriales, líneas de producción automatizadas y aplicaciones aeroespaciales.CaracterísticasSalida de brida con rodamientos de alta precisión: Equipado con rodamientos de alta precisión, el diseño de salida de brida ofrece un área de contacto ampliada, un soporte de montaje estable, una mayor precisión posicional, una rigidez a la tracción superior y una resistencia a la torsión excepcional.Transmisión de engranaje helicoidal completo para una mayor eficiencia: Todo el engranaje helicoidal asegura una eficiencia de transmisión superior: hasta un 97-98% para una sola etapa y se mantiene por encima del 90% para configuraciones multietapa.Alta precisión y bajo juego: La tecnología de rectificado de precisión combinada con un mecanismo de sujeción de pinza minimiza el juego a ≤1 arcmin (1/60°), cumpliendo los estrictos requisitos de precisión de posicionamiento de los servosistemas.Diseño monolítico para una mayor rigidez: El portasatélites planetario integrado, la corona dentada interna y la rueda solar eliminan los puntos de remachado secundarios, logrando una integridad estructural sin precedentes.Alta capacidad de carga: El engranaje multidentado distribuye las cargas de forma eficiente. Con engranajes carburizados/templados y rodamientos de agujas, el reductor ofrece un par de salida de hasta miles de N-m y una excelente resistencia a los impactos.Reducción del ruido y estabilidad operativa: La arquitectura de amortiguación de ruido patentada y el acoplamiento rodante del flanco de dientes helicoidales reducen el ruido de funcionamiento a ≤65 dB, al tiempo que garantizan una suavidad sin vibraciones.Durabilidad y funcionamiento sin mantenimiento: Las juntas de primera calidad y la tecnología de lubricación permanente prolongan la vida útil a más de 20.000 horas, incluso en entornos difíciles con altas temperaturas o contaminación por partículas.EspecificacionesTabla de parámetrosNúmero de segmentoRelaciónND047NDS064ND064NDS090ND090NDV110NDV140NDV200NDV255NDV285Salida nominal torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further especificaciones técnicas y detalles están disponibles en las tablas de especificaciones completas anteriores.Par de aceleración máximo: 1,8 veces el par de salida nominalPar de parada de emergencia: 3 veces el par nominal de salidaVelocidad nominal de entrada: hasta 5000 rpm (varía según el modelo)Velocidad máxima de entrada: hasta 10000 rpm (varía según el modelo)Juego ultrapreciso: ≤1 arcmin (segmento simple), ≤3 arcmin (segmento doble)Rigidez orsional: hasta 1421 Nm/arcmin (varía según el modelo)Fuerza radial máx.: hasta 58000 N (varía según el modelo)Fuerza axial máx. fuerza axial: hasta 59000 N (varía según el modelo)Momento basculante: hasta 8500 Nm (varía según el modelo)Vida útil: 20000 h (funcionamiento continuo 10000 h)Eficacia: ≥97% (simple), ≥94% (doble)Peso: hasta 124,5 kg (varía según el modelo)Temperatura de funcionamiento: -30℃ a 90℃Lubricación: Grasa sintéticaClase de protección: IP65Posición de montaje: Cualquier direcciónNivel de ruido: ≤73 dB(A) (varía según el modelo)
