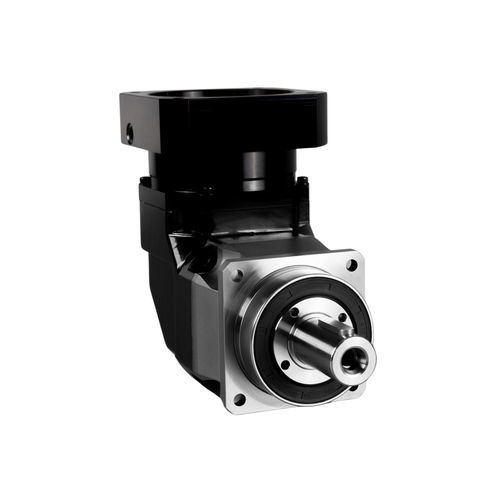

Reenvío angular de engranajes cónicos NFR series

angular90°de juego angular reducido

Introducción del producto La caja de engranajes planetarios de alta capacidad de carga en ángulo recto es un sistema de transmisión de engranajes planetarios con una disposición vertical de 90 grados entre los ejes de entrada y salida, ambos posicionados en el mismo plano. El extremo de salida está reforzado con rodamientos de rodillos cónicos de alta carga, lo que le permite soportar mayores fuerzas radiales y momentos de vuelco. La transmisión de potencia y la reducción de velocidad se logran a través del engranaje de múltiples etapas. Su diseño compacto y eficiente en cuanto a espacio lo hace ideal para aplicaciones industriales generales con restricciones espaciales o que requieren orientación de entrada-salida vertical, particularmente adecuado para herramientas de máquina que demandan alta resistencia a los momentos de vuelco. - Rodamientos de rodillos cónicos de alta carga: El extremo de salida incorpora rodamientos de rodillos cónicos de alta carga para soportar mayores fuerzas radiales y momentos de vuelco. - Configuración de entrada-salida de 90 grados: La disposición perpendicular de los ejes optimiza la utilización del espacio y redirige el par de salida. - Engranajes helicoidales y cónicos de alta eficiencia: Utiliza engranajes helicoidales combinados con un conjunto de engranajes cónicos integrados, manteniendo una eficiencia superior al 90 % en la transmisión de múltiples etapas. - Alta precisión y bajo juego: Los engranajes rectificados con precisión y un mecanismo de bloqueo tipo collet minimizan el juego a ≤2 minutos de arco (1/30 de grado), cumpliendo con los estrictos requisitos de precisión de posicionamiento de los sistemas servo. - Capacidad de carga excepcional: El engranaje de múltiples dientes distribuye las cargas de manera uniforme. Los engranajes cementados y templados combinados con rodamientos de agujas permiten un par de salida de hasta varios miles de Nm y una resistencia superior a los choques. - Bajo ruido y operación estable: La tecnología patentada de reducción de ruido y el diseño de engranaje de dientes helicoidales reducen el ruido operativo mientras aseguran un rendimiento suave y sin vibraciones. - Durabilidad y diseño sin mantenimiento: Los sellos de alta calidad y la tecnología de lubricación permanente aseguran una vida útil de los engranajes que supera las 20,000 horas, incluso en entornos difíciles con altas temperaturas o exposición al polvo. Especificaciones - Par de salida nominal: Nm - Par de aceleración máximo: 1.8 veces el par de salida nominal - Par de parada de emergencia: 3 veces el par de salida nominal - Velocidad de entrada nominal: hasta 4000 rpm (varía según el modelo) - Velocidad de entrada máxima: hasta 8000 rpm (varía según el modelo) - Juego: tan bajo como ≤2 minutos de arco (alta precisión), ≤4 minutos de arco (precisión), ≤6 minutos de arco (estándar) - Rigidez: hasta 580 Nm/minuto de arco - Fuerza radial máxima: hasta 58,000 N - Fuerza axial máxima: hasta 59,000 N - Momento de vuelco: hasta 8,500 Nm - Vida útil: 20,000 horas (10,000 horas de operación continua) - Eficiencia: ≥95 % (una etapa), ≥92 % (dos etapas) - Peso: hasta 125.3 kg (varía según el modelo) - Temperatura de operación: -10°C a 90°C - Lubricación: Grasa sintética - Clase de protección: IP65 - Posición de montaje: Cualquier dirección - Nivel de ruido: ≤75 dB(A) (a 3000 rpm, sin carga)
