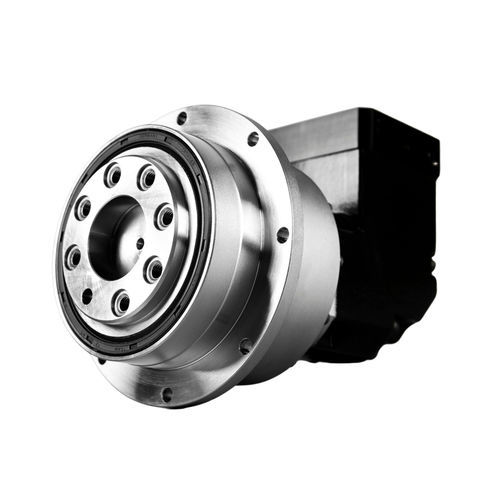

Reenvío angular de engranajes cónicos NDVR series

angular90°con placas

Introducción La caja de engranajes planetarios de alta capacidad de carga en ángulo recto es un sistema de transmisión planetaria con una disposición vertical de 90 grados entre los ejes de entrada y salida, ambos posicionados en el mismo plano. El extremo de salida está equipado con una placa de brida. La transmisión de potencia y la reducción de velocidad se logran a través del engranaje de múltiples etapas. Su diseño compacto y eficiente en espacio lo hace ideal para aplicaciones industriales generales con restricciones espaciales o que requieren orientación de entrada-salida vertical, particularmente adecuado para herramientas de máquina que demandan alta resistencia a momentos de vuelco. Características - Salida de placa de brida: El extremo de salida está diseñado como una placa de brida plana para un montaje seguro. - Configuración de entrada-salida de 90 grados: La disposición perpendicular de los ejes optimiza la utilización del espacio y redirige el par de salida. - Engranajes helicoidales y cónicos de alta eficiencia: Utiliza engranajes helicoidales combinados con un conjunto de engranajes cónicos integrados, manteniendo una eficiencia superior al 90% en la transmisión de múltiples etapas. - Alta precisión y bajo juego: Los engranajes rectificados con precisión y un mecanismo de bloqueo tipo collet minimizan el juego a ≤2 minutos de arco (1/30°), asegurando el cumplimiento de los requisitos de precisión de posicionamiento del sistema servo. - Capacidad de carga excepcional: El engranaje de múltiples dientes distribuye las cargas de manera uniforme. Los engranajes cementados y templados combinados con rodamientos de agujas permiten un par de salida de hasta varios miles de Nm y una resistencia superior a los choques. - Bajo ruido y operación estable: La tecnología patentada de reducción de ruido y el diseño de engranaje helicoidal reducen el ruido operativo mientras aseguran un rendimiento suave y sin vibraciones. - Longevidad y diseño sin mantenimiento: Los sellos de alta calidad y la lubricación permanente aseguran una vida útil del engranaje que supera las 20,000 horas, incluso en entornos hostiles con altas temperaturas o exposición al polvo. Especificaciones - Par de salida nominal: Nm - Número de segmento: simple, doble - Relación: 4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - Par de aceleración máximo: 1.8 veces el par de salida nominal - Par de parada de emergencia: 3 veces el par de salida nominal - Velocidad de entrada nominal: hasta 5000 rpm - Velocidad de entrada máxima: hasta 10000 rpm - Juego ultrapreciso: ≤2 minutos de arco - Juego preciso: ≤4 minutos de arco - Juego estándar: ≤6 minutos de arco - Rigidez torsional: Nm/minuto de arco - Fuerza radial máxima: N - Fuerza axial máxima: N - Momento de inclinación: Nm - Vida útil: 20000 horas (operación continua 10000 horas) - Eficiencia: ≥95% (etapa simple), ≥92% (etapa doble) - Peso: kg - Temperatura de operación: -10℃-90℃ - Lubricación: Grasa sintética - Clase de protección: IP65 - Posición de montaje: Cualquier dirección - Nivel de ruido: ≤74 dB(A) Etiquetas: caja de engranajes planetarios de precisión, caja de engranajes planetarios de alta precisión, caja de engranajes planetarios en miniatura, mini caja de engranajes planetarios, caja de engranajes planetarios pequeña, caja de engranajes planetarios en ángulo recto, caja de engranajes planetarios compacta, reductor planetario compacto, engranaje planetario compacto, conjunto de engranajes planetarios pequeños, motor de engranajes planetarios pequeños, proveedores de cajas de engranajes planetarios pequeños Especificaciones técnicas / Características: - Disposición vertical de los ejes de entrada/salida a 90 grados - Salida de placa de brida para un montaje seguro - Engranaje de múltiples etapas para transmisión de potencia y reducción de velocidad - Conjunto de engranajes helicoidales y cónicos, eficiencia >90% - Juego ≤2 minutos de arco (ultrapreciso), ≤4 minutos de arco (preciso), ≤6 minutos de arco (estándar) - Par de salida: hasta varios miles de Nm - Vida útil: >20,000 horas - Clase de protección: IP65 - Temperatura de operación: -10℃ a 90℃ - Lubricación: Grasa sintética - Montaje: Cualquier dirección - Nivel de ruido: ≤74 dB(A)
