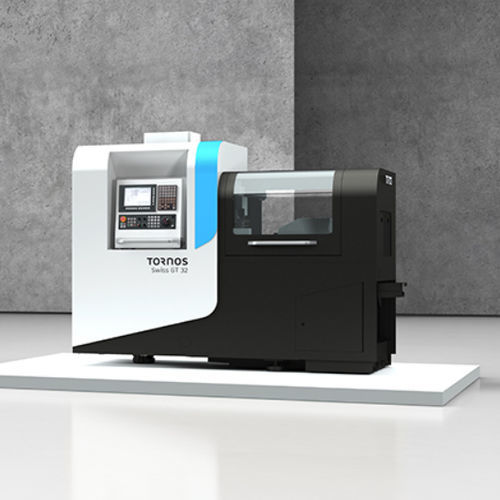

Torno tipo suizo CNC Swiss GT
6 ejes5 ejes o más40 herramientas

Torno tipo suizo CNC - Swiss GT - TORNOS - 6 ejes / 5 ejes o más / 40 herramientas
Torno tipo suizo CNC - Swiss GT - TORNOS - 6 ejes / 5 ejes o más / 40 herramientas
Torno tipo suizo CNC - Swiss GT - TORNOS - 6 ejes / 5 ejes o más / 40 herramientas - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de TORNOS

Características

Sistema de control
CNC
Número de ejes
6 ejes, 5 ejes o más
Número de herramientas
40 herramientas
Aplicaciones
de producción, para piezas complejas, para piezas largas, para piezas de decoletaje de barra, para piezas pequeñas
Rendimiento
de alta precisión
Otras características
con eje
Función combinada
de fresado, perforación, roscado
Diámetro

Máx.: 32 mm
(1,26 in)

Mín.: 13 mm
(0,51 in)

Paso de barra

13 mm, 25 mm, 32 mm
(1 in, 1 in, 1 in)

Descripción

Descripción
Tornos automáticos de cabezal deslizante de la familia Swiss GT diseñados para el mecanizado de piezas largas y cortas. Equipamiento estándar: unidad de lubricación automática, bandeja para virutas y bandeja de aceite de gran volumen extraíble. Modelos para diámetros máximos: Swiss GT 13, Swiss GT 26 (25,4 mm) y Swiss GT 32.

Ventajas principales
  • Acceso ergonómico y modular a todas las posiciones de herramienta
  • Funcionamiento con o sin cañón guía
  • Eje B opcional para ampliar prestaciones
  • Mecanizado simultáneo a 5 ejes (opcional)
  • Sistema de herramientas modular en el carro trasero
  • Facilidad de ajuste y mantenimiento
  • Capacidades de torneado de alta precisión

Variantes y capacidades
La gama Swiss GT incluye Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32 y Swiss GT 32B. Swiss GT 26 y Swiss GT 32 admiten hasta 40 posiciones de herramientas (incluyendo 14 posiciones de herramientas motorizadas en las configuraciones 26/32 estándar); Swiss GT 13 admite hasta 30 posiciones (incluyendo 12 motorizadas). El eje Y en contraprocesado aumenta la capacidad de mecanizado secundario y permite fabricar algunas piezas complejas sin operaciones adicionales.

Eje B y configuraciones especiales
El eje B (opcional) amplía notablemente las capacidades de Swiss GT 26B y Swiss GT 32B. Las variantes con B disponen de una posición modular que puede alojar una cuarta estación de taladrado rotativa o una cabeza de roscado por torbellino, permitiendo funciones complejas en una sola puesta a punto.

Videos (ejemplos)
  • Swiss GT 13 Connector
  • Swiss GT 26 Medical screw
  • Swiss GT 13 - Sliding head lathe
  • Swiss GT 26 / Swiss GT 32 - Sliding head lathe
  • Swiss GT 26 B / Swiss GT 32 B - Sliding head lathe
  • Principio sin cañón (guidebushless)

Especificaciones técnicas
  • Variantes: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
  • Diámetro máximo: Swiss GT 13 = 13 mm; Swiss GT 26 = 25,4 mm; Swiss GT 26B = 25,4 mm; Swiss GT 32 = 32 mm; Swiss GT 32B = 32 mm
  • Número de ejes lineales: 6 (todas las variantes)
  • Número de ejes C: 2 (todas las variantes)
  • Eje B: disponible en 26B y 32B; no presente en 13, 26, 32
  • Número de sistemas de herramientas independientes: 2 (todas las variantes)
  • Número total de posiciones de herramientas: Swiss GT 13 = 30; Swiss GT 26 = 40; Swiss GT 26B = 36; Swiss GT 32 = 40; Swiss GT 32B = 36
  • Posiciones para herramientas giratorias (motorizadas): Swiss GT 13 = 12; Swiss GT 26 = 14; Swiss GT 26B = 16; Swiss GT 32 = 14; Swiss GT 32B = 16
