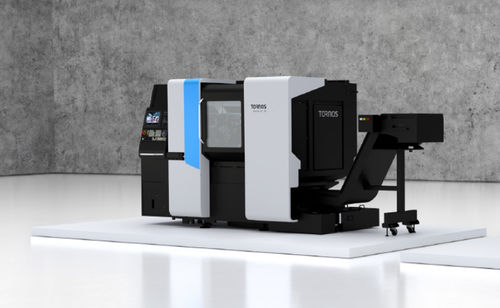

Torno tipo suizo CNC Swiss XT
2 ejes9 ejes8 ejes

Torno tipo suizo CNC - Swiss XT - TORNOS - 2 ejes / 9 ejes / 8 ejes
Torno tipo suizo CNC - Swiss XT - TORNOS - 2 ejes / 9 ejes / 8 ejes
Torno tipo suizo CNC - Swiss XT - TORNOS - 2 ejes / 9 ejes / 8 ejes - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de TORNOS

Características

Sistema de control
CNC
Número de ejes
2 ejes, 9 ejes, 8 ejes
Número de husillos
con 3 husillos
Torretas
de doble torreta
Sistema de transmisión
con servomotor
Rendimiento
de alta precisión, de alta productividad
Diámetro

Mín.: 16 mm
(0,63 in)

Máx.: 38 mm
(1,5 in)

Longitud total

3.056 mm
(120 in)

Ancho total

1.440 mm
(57 in)

Altura total

2.242 mm
(88 in)

Descripción

Descripción general
La Swiss XT es un torno CNC tipo Swiss modular diseñado para el mecanizado de barras con una huella compacta (3056 x 1440 x 2242 mm). Cuenta con tres sistemas de herramientas independientes, varias variantes de máquina y opciones (eje B, configuraciones de motor avanzadas) para cubrir procesos de torneado y operaciones multi-herramienta.

Principales ventajas
  • Alto rendimiento para aplicaciones de torneado de barras gracias a un diseño eficiente de ejes y motores
  • Rápida conversión de la guía para cambios de serie ágiles
  • Programación simplificada con TISIS para reducir el tiempo de preparación
  • Eje B plug-and-play opcional para mayor flexibilidad de mecanizado
  • Configuración de herramientas de doble peine opcional para aumentar el número de herramientas
  • ACB Plus opcional para una mejor gestión de virutas
  • Herramientas intercambiables para reducir costes y tiempos de inactividad
  • Operaciones multi-herramienta para optimizar los tiempos de ciclo
  • Modo Z1 largo para piezas de mayor longitud
  • Configuraciones avanzadas de motor para herramientas accionadas disponibles

Tabla de modelos Swiss XT (columnas = variantes)
Swiss XT | | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diámetro máximo de barra | mm | 16 | 25,4 | 32 (38 sin guía) | 16 | 25,4 | 32 (38 sin guía)
Número de ejes lineales | | 8 | 8 | 8 | 9 | 9 | 9
Número de ejes C | | 2 | 2 | 2 | 2 | 2 | 2
Eje B | | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional
Número de sistemas de herramientas independientes | | 3 | 3 | 3 | 3 | 3 | 3
Número total de posiciones de herramienta | | 42 | 42 | 42 | 42 | 42 | 42
Posiciones para herramientas accionadas | | 18 | 18 | 18 | 18 | 18 | 18

Especificaciones técnicas
  • Huella / dimensiones totales: 3056 x 1440 x 2242 mm
  • Serie / denominación: Swiss XT
  • Variantes de máquina: 16/8, 26/8, 32/8, 16/9, 26/9, 32/9
  • Diámetro máximo de barra (por variante): 16 mm; 25,4 mm; 32 mm (38 mm sin guía)
  • Número de ejes lineales: 8 (variantes /8), 9 (variantes /9)
  • Número de ejes C: 2 (todas las variantes)
  • Eje B: opcional (todas las variantes)
  • Sistemas de herramientas independientes: 3
  • Posiciones totales de herramienta: 42
  • Posiciones para herramientas accionadas: 18
  • Características de utillaje: opción de doble peine; utillaje intercambiable
  • Gestión de virutas: ACB Plus disponible como opción
  • Programación: TISIS
  • Modos especiales: modo Z1 largo para aumentar la longitud de pieza
  • Herramientas rotativas: compatibilidad con configuraciones avanzadas de motor
