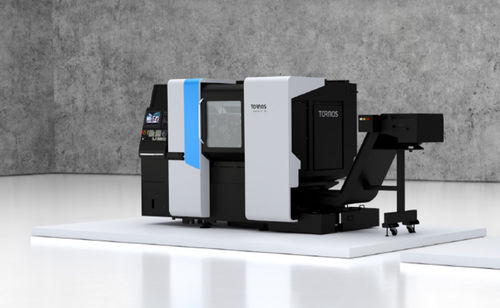

Torno tipo suizo CNC Swiss XT

8 ejespara piezas de decoletaje de barrade alta productividad

Descripción general
Serie de tornos automáticos tipo Swiss que combina versatilidad y precisión en un diseño compacto (3056 x 1440 x 2242 mm). Pensada para producción multi-herramienta y procesamiento prolongado de barras.

Ventajas principales

• Alta productividad gracias a mayores velocidades y potencia de husillo
• Rápida conversión de la casquillo guía para manejo flexible de barras
• Programación y puesta en marcha simplificadas con TISIS
• Eje B plug-and-play opcional para ampliar las capacidades de mecanizado
• Configuración de doble peine para reducir los tiempos de ciclo
• ACB Plus opcional para mejor gestión de virutas
• Herramientas intercambiables para reducir costes de cambio
• Diseño con consideraciones de sostenibilidad y disponibilidad
• Operaciones multi-herramienta para maximizar la producción
• Modo eje Z1 largo para piezas de mayor longitud
• Configuraciones de motor avanzadas para herramientas accionadas

Descripción
La serie Swiss XT ofrece tres sistemas de herramientas independientes con paquetes de ejes configurables (8 o 9 ejes lineales) y opciones para abarcar una amplia gama de aplicaciones de torneado de precisión. Las variantes aceptan diámetros de barra de 16 a 32 mm (38 mm sin casquillo guía en configuraciones específicas). El diseño proporciona un área de mecanizado accesible y un elevado número de herramientas en un volumen compacto.

Destacados en vídeo (títulos)

• Swiss XT 32 overview
• Swiss XT 32 - machining area
• Swiss XT 32 - tooling
• Swiss XT - family overview

Tabla técnica (variantes de la familia)
Swiss XT | |16/8 |26/8 |32/8 |16/9 |26/9 |32/9
Diámetro máximo de barra (mm) | |16 |25.4 |32 (38 sin casquillo guía) |16 |25.4 |32 (38 sin casquillo guía)
Número de ejes lineales | |8 |8 |8 |9 |9 |9
Número de ejes C | |2 |2 |2 |2 |2 |2
Eje B | |Opcional |Opcional |Opcional |Opcional |Opcional |Opcional
Número de sistemas de herramientas independientes | |3 |3 |3 |3 |3 |3
Número total de posiciones de herramientas | |42 |42 |42 |42 |42 |42
Posiciones para herramientas accionadas | |18 |18 |18 |18 |18 |18

Especificaciones técnicas

• Serie / nombre del modelo: Swiss XT
• Marca: Tornos
• Dimensiones (A x F x H): 3056 x 1440 x 2242 mm
• Sistemas de herramientas: 3 sistemas independientes
• Casquillo guía: convertible para cambio rápido
• Control / Programación: TISIS (programación simplificada)
• Eje B opcional: plug-and-play
• Configuración de herramientas: doble peine
• Gestión de virutas: ACB Plus disponible como opción
• Herramientas intercambiables para transiciones económicas
• Diseño con criterios de sostenibilidad
• Operaciones multi-herramienta
• Modo eje Z1 largo para piezas de longitud extendida
• Configuraciones de motor avanzadas para herramientas accionadas
• Diámetros máximos por variante: 16 mm; 25,4 mm; 32 mm (38 mm sin casquillo guía)
• Número de ejes lineales: 8 o 9 según variante
• Número de ejes C: 2
• Total posiciones de herramientas: 42
• Posiciones para herramientas accionadas: 18
