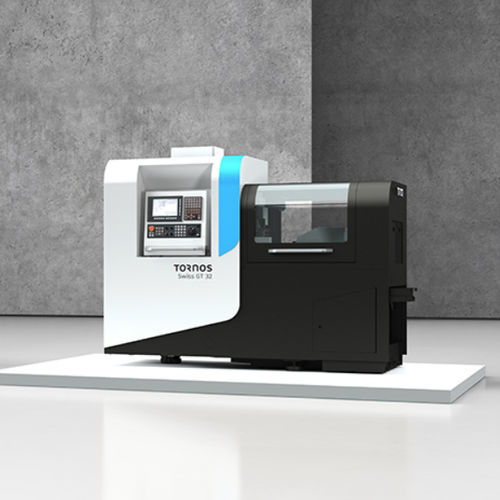

Torno tipo suizo CNC Swiss GT

6 ejes40 herramientaspara producción de piezas pequeñas

Resumen
Tornos automáticos tipo Swiss con paquete de equipo estándar completo. La gama Swiss GT ofrece acceso sencillo a todas las posiciones de herramientas y un mantenimiento facilitado mediante la unidad de lubricación automática, bandeja para virutas y una bandeja de aceite extraíble de gran volumen. Disponible en diámetros 13, 25,4 y 32 mm para producción económica de piezas largas y cortas.

Ventajas principales

• Diseño ergonómico y modular
• Funcionamiento con o sin casquillo guía
• Eje B opcional para ampliar capacidades
• Mecanizado simultáneo a 5 ejes opcional
• Sistema de utillaje modular en el peine trasero
• Ajustes sencillos y facilidad de uso
• Alta capacidad de herramientas (hasta 40 posiciones)

Detalles funcionales
Los modelos Swiss GT 26 y Swiss GT 32 admiten hasta 40 posiciones de herramienta (incluyendo 14 herramientas accionadas); el Swiss GT 13 admite hasta 30 posiciones (incluyendo 12 accionadas). El eje Y aumenta la capacidad en contratrabajo y puede permitir la fabricación de piezas complejas sin operaciones secundarias. El eje B modular disponible en las versiones 26B y 32B acepta una cuarta estación de taladrado rotativa o una cabeza de roscado por giro.

Tabla comparativa (elementos clave)
Swiss GT | 13 | 26 | 26B | 32 | 32B
Diámetro máximo (mm) | 13 | 25,4 | 25,4 | 32 | 32
Número de ejes lineales | 6 | 6 | 6 | 6 | 6
Número de ejes C | 2 | 2 | 2 | 2 | 2
Eje B | - | - | Sí | - | Sí
Número de sistemas de herramientas independientes | 2 | 2 | 2 | 2 | 2
Número total de posiciones de herramientas | 30 | 40 | 36 | 40 | 36
Posiciones para herramientas giratorias | 12 | 14 | 16 | 14 | 16

Aplicaciones
Diseñada para la producción económica de piezas torneadas largas y cortas en sectores como micromecánica, electrónica, médica/dental y automoción. Los ejes Y y el B opcional amplían las operaciones posibles y reducen trabajos secundarios.

Características / Especificaciones técnicas

• Serie: Swiss GT (Swiss GT 13, 26, 26B, 32, 32B)
• Diámetros disponibles: 13 mm, 25,4 mm, 32 mm
• Número de ejes lineales: 6
• Número de ejes C: 2
• Eje B: opcional en 26B y 32B (posición modular para 4ª estación de taladrado rotativa o cabeza de roscado)
• Eje Y: mejora operaciones en contra y reduce trabajos secundarios
• Posiciones totales de herramientas: hasta 40 (según modelo)
• Posiciones para herramientas giratorias: hasta 16 (según modelo)
• Sistemas de herramientas independientes: 2
• Equipo estándar: unidad de lubricación automática, bandeja para virutas, bandeja de aceite extraíble de gran volumen
