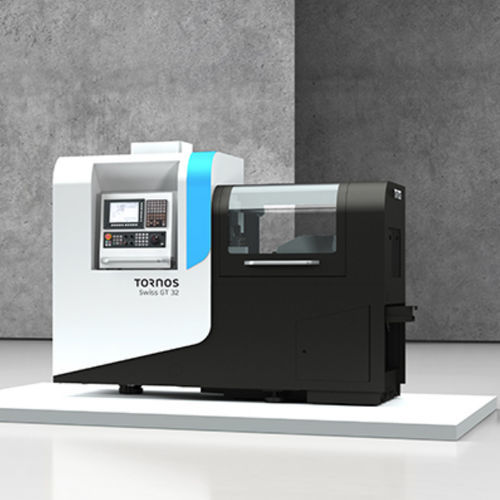

Torno tipo suizo CNC Swiss GT

6 ejes40 herramientaspara micro-mecanizado

Descripción general
Tornos automáticos tipo Swiss con cabezal móvil suministrados con un paquete de equipamiento estándar completo para la producción de piezas torneadas largas y cortas. Diseño ergonómico que facilita el acceso a todas las posiciones de herramienta. Equipamiento estándar: unidad de lubricación automática, bandeja para virutas y gran bandeja de aceite extraíble. La gama incluye Swiss GT 13, Swiss GT 26 y Swiss GT 32 con diámetros máximos de 13 mm, 25,4 mm y 32 mm respectivamente.

Ventajas principales

• Diseño ergonómico y modular para configuraciones flexibles
• Funcionamiento con o sin casquillo guía
• Eje B opcional para funcionalidades ampliadas
• Mecanizado simultáneo a 5 ejes (opción)
• Sistema de herramientas modular en el carro trasero
• Precios competitivos y ajustes sencillos
• Mantenimiento facilitado: lubricación automática, bandeja de virutas, bandeja de aceite desmontable
• Diseño orientado a la precisión para producción repetible

Características y descripción funcional
La Swiss GT 26 y la Swiss GT 32 admiten hasta 40 posiciones de herramienta, incluidas 14 herramientas accionadas; la Swiss GT 13 admite hasta 30 posiciones, incluidas 12 accionadas. El eje Y en contra-operación aumenta la capacidad de operaciones secundarias y permite completar ciertas piezas complejas sin retrabajo. El eje B modular (opción en 26B y 32B) amplía las capacidades de mecanizado: la posición modular puede incorporar una cuarta estación de taladrado giratoria o una cabeza de roscado por fresa. El mecanizado simultáneo a 5 ejes está disponible como opción para ampliar las capacidades multi-superficie.

Variantes de producto / diámetros disponibles

• Swiss GT 13 — Torno de cabezal móvil — diámetro máximo 13 mm
• Swiss GT 26 — Torno de cabezal móvil — diámetro máximo 25,4 mm
• Swiss GT 26B — Swiss GT 26 con eje B modular (opción)
• Swiss GT 32 — Torno de cabezal móvil — diámetro máximo 32 mm
• Swiss GT 32B — Swiss GT 32 con eje B modular (opción)

Tabla comparativa
Swiss GT | | 13 | 26 | 26B | 32 | 32B
Diámetro máximo (mm) | | 13 | 25,4 | 25,4 | 32 | 32
Número de ejes lineales | | 6 | 6 | 6 | 6 | 6
Número de ejes C | | 2 | 2 | 2 | 2 | 2
Eje B | | - | - | Sí | - | Sí
Número de sistemas de herramientas independientes | | 2 | 2 | 2 | 2 | 2
Número total de posiciones de herramienta | | 30 | 40 | 36 | 40 | 36
Posiciones para herramientas accionadas | | 12 | 14 | 16 | 14 | 16

Notas
El eje Y en contra-operación aumenta la capacidad de operación secundaria; el eje B (opción en 26 y 32) ofrece una posición modular para una cuarta estación de taladrado giratoria o una cabeza de roscado por fresa, ampliando las capacidades en máquina.

Características / especificaciones técnicas

• Diámetros disponibles: 13 mm (Swiss GT 13), 25,4 mm (Swiss GT 26 / 26B), 32 mm (Swiss GT 32 / 32B)
• Ejes lineales: 6 (todos los modelos)
• Ejes C: 2 (todos los modelos)
• Eje B: opcional en 26B y 32B (posición modular)
• Número total de posiciones de herramienta: GT13 = 30; GT26 / GT32 = 40; GT26B / GT32B = 36
• Posiciones para herramientas accionadas: GT13 = 12; GT26 / GT32 = 14; GT26B / GT32B = 16
• Sistema de herramienta modular en el carro trasero; opción de mecanizado simultáneo a 5 ejes
• Equipamiento de mantenimiento estándar: lubricación automática, bandeja para virutas, bandeja de aceite extraíble
