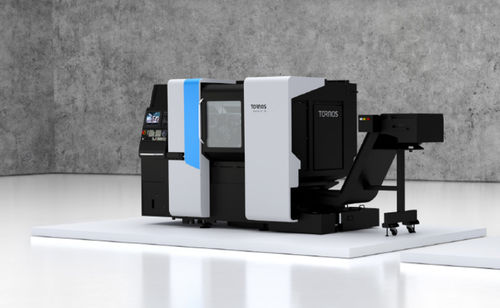

Torno tipo suizo CNC Swiss XT

8 ejespara aplicaciones automóvilespara producción en serie

Resumen
La serie Swiss XT es una familia de tornos tipo Swiss diseñada para un tamaño compacto, acceso ergonómico a la zona de mecanizado y operaciones de torneado y multi-herramienta flexibles en producción. Disponible en variantes de 8 o 9 ejes lineales, ofrece tres sistemas de herramientas independientes, hasta 42 posiciones de herramienta y capacidad de barra hasta 32 mm (38 mm sin casquillo guía). Dimensiones totales: 3056 x 1440 x 2242 mm.

Principales ventajas

• Alto rendimiento y potencia para maximizar productividad y rentabilidad
• Rápida conversión del casquillo guía para cambios flexibles
• Programación simplificada con TISIS para reducciones de puesta en marcha
• Eje B plug-and-play opcional para mayor versatilidad de mecanizado
• Configuración de doble porta-herramientas para operaciones multi-herramienta más eficientes
• ACB Plus opcional para mejor gestión de virutas
• Herreramientas intercambiables para transiciones rápidas y económicas
• Diseño orientado a la precisión y a la reducción de espacio
• Capacidad multi-herramienta para reducir tiempos de ciclo
• Modo Z1 largo disponible para alargar la longitud útil de la pieza
• Configuraciones avanzadas de motores para herramientas rotativas/accionadas

Aplicaciones
Adecuada para producciones de alto volumen y componentes de precisión en sectores como micromecánica, automoción, aeroespacial, dispositivos médicos y electrónica. Swiss XT admite torneado, fresado con herramientas accionadas y ciclos multi-eje complejos en entornos de producción mixtos.

Tabla técnica
Swiss XT | 16/8 | 26/8 | 32/8 | 16/9 | 26/9 | 32/9
Diámetro máximo de barra (mm) | 16 | 25.4 | 32 (38 sin casquillo guía) | 16 | 25.4 | 32 (38 sin casquillo guía)
Número de ejes lineales | 8 | 8 | 8 | 9 | 9 | 9
Número de ejes C | 2 | 2 | 2 | 2 | 2 | 2
Eje B | Opcional | Opcional | Opcional | Opcional | Opcional | Opcional
Número de sistemas de herramientas independientes | 3 | 3 | 3 | 3 | 3 | 3
Número total de posiciones de herramienta | 42 | 42 | 42 | 42 | 42 | 42
Posiciones para herramientas rotativas | 18 | 18 | 18 | 18 | 18 | 18

Especificaciones técnicas

• Dimensiones totales de la máquina: 3056 x 1440 x 2242 mm
• Familia de máquinas: Swiss XT
• Tres sistemas de herramientas independientes
• Opciones de diámetro de barra: 16 mm; 25,4 mm; 32 mm (38 mm sin casquillo guía)
• Variantes con 8 o 9 ejes lineales
• Dos ejes C
• Eje B opcional plug-and-play
• Total posiciones de herramienta: 42
• Posiciones para herramientas accionadas/rotativas: 18
• Conversión rápida del casquillo guía para reducir tiempos de preparación
• Compatible con TISIS para programación simplificada
• ACB Plus opcional para gestión avanzada de virutas
• Configuración de doble porta-herramientas opcional para mayor eficiencia
• Herreramientas intercambiables para cambios rápidos
• Modo Z1 largo para piezas de mayor longitud
• Configuraciones avanzadas de motor para herramientas rotativas
