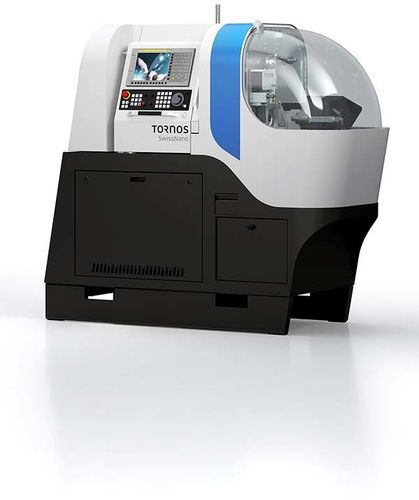

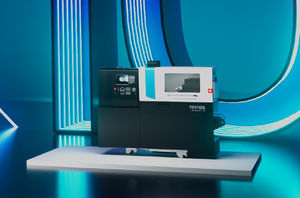

Torno tipo suizo CNC SwissNano

6 ejespara producción de piezas pequeñaspara piezas pequeñas

Descripción general Diseñado para la producción de precisión micro y nano de piezas de pequeño diámetro. Cinemática y balance térmico optimizados para una rápida estabilización y precisión repetible. Admite barras de hasta 10 mm y longitudes de pieza de hasta 100 mm. Compatible con el software Tornos Active Chip Breaker Plus para mejorar la autonomía en producción.

Principales ventajas

• Precisión destacada para relojería y microcomponentes
• Cinemática multifunción para torneado, taladrado, corte/desbarbado y desbaste/acabado
• Excelente accesibilidad para ajustes rápidos
• Soporta guía fija, guía giratoria o operación sin guía
• Huella compacta: 1,1 m frente a la máquina con alimentador; ancho 0,65 m

Descripción del producto El SwissNano está diseñado para fabricar piezas muy pequeñas con altos niveles de acabado y control dimensional. Su disposición cinemática permite la producción de componentes complejos de movimientos de reloj y otras micro piezas, combinando operaciones de torneado y mecanizado con excelente calidad superficial. El diseño se centra en el equilibrio y la gestión térmica para lograr rápidamente la temperatura de trabajo y resultados consistentes en producción en serie.

Variantes y tabla clave (por modelo)
SwissNano 4 — Diámetro máximo (mm): 4 — Ejes lineales: 6 — Ejes C: 2 — Sistemas de herramientas independientes: 2 — Posiciones totales de herramienta: 12 — Posiciones para herramientas giratorias: 4
SwissNano 7 — Diámetro máximo (mm): 7 — Ejes lineales: 6 — Ejes C: 2 — Sistemas de herramientas independientes: 2 — Posiciones totales de herramienta: 24 — Posiciones para herramientas giratorias: 10
SwissNano 10 — Diámetro máximo (mm): 10 — Ejes lineales: 6 — Ejes C: 2 — Sistemas de herramientas independientes: 2 — Posiciones totales de herramienta: 24 — Posiciones para herramientas giratorias: 10

Notas técnicas y de uso adicionales

• Cinemática diseñada para componentes micro con acabados superiores
• Estructura equilibrada y control térmico para estabilización rápida
• Admite operación trasera con hasta 2 herramientas motorizadas para mayor complejidad de piezas
• Preparado para alta presión para condiciones exigentes de evacuación de virutas

Especificaciones técnicas

• Serie / nombre: SwissNano
• Diámetro máximo de barra: hasta 10 mm (SwissNano 10)
• Longitud máxima de pieza: hasta 100 mm
• Aumento de productividad: hasta 40 % (según fabricante)
• Número de ejes lineales: 6
• Número de ejes C: 2
• Sistemas de herramientas independientes: 2
• Posiciones totales de herramienta: 12 (modelo 4) / 24 (modelos 7 & 10)
• Posiciones para herramientas giratorias: 4 (modelo 4) / 10 (modelos 7 & 10)
• Opciones de guía: fija, giratoria o sin guía
• Huella: 1,1 m delante con alimentador; ancho 0,65 m
• Compatibilidad de software: Tornos Active Chip Breaker Plus
