Torno tipo suizo CNC Swiss GT
5 ejes o más40 herramientaspara piezas pequeñas

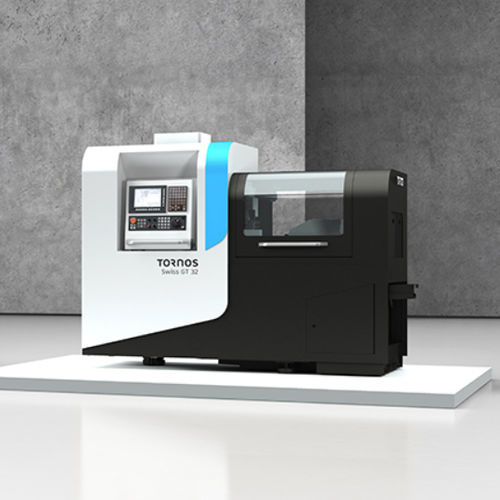

Torno tipo suizo CNC - Swiss GT - TORNOS - 5 ejes o más / 40 herramientas / para piezas pequeñas
Torno tipo suizo CNC - Swiss GT - TORNOS - 5 ejes o más / 40 herramientas / para piezas pequeñas
Torno tipo suizo CNC - Swiss GT - TORNOS - 5 ejes o más / 40 herramientas / para piezas pequeñas - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de TORNOS

Características

Sistema de control
CNC
Número de ejes
5 ejes o más
Número de herramientas
40 herramientas
Aplicaciones
para piezas pequeñas, para piezas de decoletaje de barra, para piezas largas, de torbellino, de taladrado, de producción
Otras características
con eje
Diámetro

Máx.: 32 mm
(1,26 in)

Mín.: 13 mm
(0,51 in)

Diámetro de la pieza

Máx.: 32 mm
(1 in)

Mín.: 13 mm
(1 in)

Descripción

Descripción
La gama Swiss GT incluye tornos automáticos tipo Swiss diseñados para la producción eficiente de piezas torneadas largas y cortas. Ofrecen acceso sencillo a las posiciones de herramienta y facilitan el mantenimiento gracias a la lubricación automática, la bandeja de virutas y la cuba de aceite extraíble de gran capacidad. Las versiones cubren distintos diámetros y configuraciones modulares para diversos requisitos de producción.

Ventajas principales
  • Diseño ergonómico y modular
  • Funcionamiento con o sin cañón guía
  • Eje B opcional para ampliar capacidades
  • Mecanizado simultáneo a 5 ejes opcional
  • Sistema de utillaje modular en el carro trasero
  • Fácil puesta a punto y ajuste
  • Diseñado para el mecanizado de precisión de piezas largas y cortas


Detalles funcionales
  • Modelos disponibles: Swiss GT 13, Swiss GT 26, Swiss GT 32 (también 26B y 32B con eje B)
  • Swiss GT 26 y Swiss GT 32 pueden configurarse con hasta 40 posiciones de herramienta (incluyendo hasta 14 herramientas motorizadas); Swiss GT 13 hasta 30 posiciones (incluyendo hasta 12 motorizadas)
  • Eje Y disponible para operaciones secundarias avanzadas y reducir o evitar retrabajos
  • Eje B opcional (26B / 32B) con posición modular que acepta una cuarta estación de perforación rotativa o una cabeza de roscado por fresa
  • Carro trasero modular para configuraciones de herramienta flexibles


Tabla comparativa (Swiss GT)
Swiss GT | 13 | 26 | 26B | 32 | 32B
Diámetro máximo (mm) | 13 | 25.4 | 25.4 | 32 | 32
Número de ejes lineales | 6 | 6 | 6 | 6 | 6
Número de ejes C | 2 | 2 | 2 | 2 | 2
Eje B | - | - | Sí | - | Sí
Número de sistemas de herramientas independientes | 2 | 2 | 2 | 2 | 2
Número total de posiciones de herramientas | 30 | 40 | 36 | 40 | 36
Posiciones para herramientas giratorias | 12 | 14 | 16 | 14 | 16

Características / especificaciones técnicas
  • Modelos: Swiss GT 13, Swiss GT 26, Swiss GT 26B, Swiss GT 32, Swiss GT 32B
  • Diámetro máximo pieza: 13 mm (GT 13), 25,4 mm (GT 26 / 26B), 32 mm (GT 32 / 32B)
  • Ejes lineales: 6
  • Ejes C: 2
  • Eje B: opcional en 26B y 32B (posición modular para estación de perforación o cabeza de roscado)
  • Posiciones totales de herramienta: hasta 40 según modelo
  • Posiciones para herramientas motorizadas: hasta 16 según modelo
  • Eje Y disponible para operaciones en contramandril
  • Equipamiento estándar: unidad de lubricación automática, bandeja de virutas y cuba de aceite extraíble

Catálogos

Swiss GT
Swiss GT
24 Páginas
Swiss XT
Swiss XT
12 Páginas
