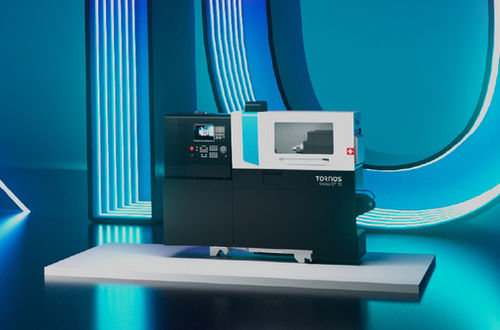

Torno tipo suizo CNC Swiss DT series

para producción de piezas pequeñaspara piezas pequeñaspara línea de producción

Descripción general Los Swiss DT 7 y Swiss DT 10 son tornos tipo Swiss con cabezal deslizante diseñados para la producción de piezas pequeñas de alta precisión. Ofrecen una huella compacta (≈25 % menor que máquinas de 6 ejes comparables), configuraciones modulares y hasta 33 herramientas para reducir los tiempos de mecanizado manteniendo una precisión repetible. Husillos de aire de alta frecuencia y potencias optimizadas permiten ciclos más rápidos y acabados finos, aptos para Electrónica, Automoción, Médico & Dental y Micromecánica.

Beneficios clave

• Huella compacta para celdas de producción con espacio limitado
• Configuraciones modulares escalables según los requisitos del proceso
• Hasta 33 herramientas con hasta 8 herramientas giratorias para capacidad multiproceso
• Aproximadamente 10 % menos tiempo de ciclo respecto a la generación anterior
• Alta repetibilidad para consistencia lote a lote

Médico & Dental

• Precisión Swiss para geometrías médicas y dentales complejas
• Preparaciones más rápidas (≈15 % menos tiempo de puesta a punto) para producción a medida o en pequeñas series
• Repetibilidad adecuada para componentes de calidad quirúrgica

Micromecánica

• Precisión al nivel de micras para componentes minúsculos
• Capacidad de 33 herramientas que permite torneado, fresado y taladrado combinados
• Adecuado para pequeños ejes de engranaje, micro-tornillos y otras piezas diminutas

Electrónica

• Plataforma diseñada para componentes electrónicos de precisión y conectores
• Husillos de alta frecuencia que facilitan acabados finos y tolerancias estrictas
• Construcción compacta que se integra en líneas de producción modernas

Automoción

• Diseñado para piezas pequeñas de alta producción y tolerancias ajustadas como conectores y casquillos
• Alta producción con tiempos de ciclo cortos y precisión repetible
• Opciones modulares permiten disposiciones de utillaje específicas por proceso

Datos técnicos (tabla resumen) Swiss DT | | 7/6 | 10/6
Diámetro | | mm/in | 7 / 0,276 | 10 / 0,39
Longitud estándar pieza con casquillo guía | | | 185 / 7,28 | 185 / 7,28
Número máximo de herramientas | | | 33 | 33
Número máximo de herramientas giratorias | | | 8 | 8
Eje B plug-and-play | | | - | -
Potencia husillo (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Potencia husillo contrapuesto (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Casquillo guía con accionamiento directo | | | No | No

Características / especificaciones técnicas

• Modelos: Swiss DT 7 y Swiss DT 10 (serie Swiss DT)
• Capacidad de diámetro: Swiss DT 7 = 7 mm (0,276 in); Swiss DT 10 = 10 mm (0,39 in)
• Longitud estándar de pieza con casquillo guía: 185 mm (7,28 in)
• Número máximo de herramientas: 33
• Número máximo de herramientas giratorias: 8
• Eje B plug-and-play: no proporcionado (-)
• Potencia husillo (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp (husillo principal y contrapuesto)
• Potencia contrapuesto (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp
• Casquillo guía con accionamiento directo: No
• Capacidad de hasta 33 herramientas para operaciones versátiles y hasta 8 herramientas giratorias
• Husillos de aire de alta frecuencia para acabados finos y mecanizado de precisión
• Huella compacta (≈25 % menor que máquinas de 6 ejes comparables)
• Diseñado para producción en Electrónica, Automoción, Médico & Dental y Micromecánica
