Osciloscopio analógico Oscillograph ETO3504

portátilde 4 canalespara PC

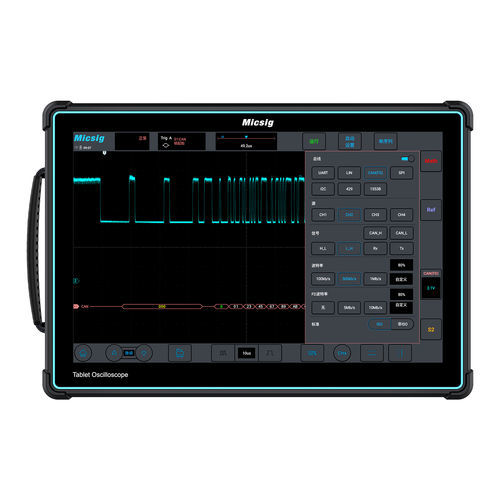

El Micsig ETO3504 es un osciloscopio tipo tablet diseñado para mediciones de laboratorio y en campo, que combina una pantalla táctil antirreflejo de 14 pulgadas con gran ancho de banda, memoria profunda y funcionamiento portátil para análisis eficiente de señales.

Descripción

• Diseñado para diagnóstico en laboratorio y en sitio con factor de forma tablet y batería integrada para uso portátil.
• Interfaz de usuario: pantalla táctil antirreflejo de 14 pulgadas con Micsig Sigtest OS para control intuitivo.
• Funciones portátiles: batería Li‑ion integrada y diseño de bloqueo de encendido; compatibilidad VESA 75 × 75 mm para colocación flexible.

Características principales

• 4 canales analógicos, 350 MHz de ancho de banda, muestreo en tiempo real 3 GSa/s y profundidad de memoria 360 Mpts para captura precisa de señales complejas.
• Tasa de captura de formas de onda muy alta hasta 230.000 wfms/s y almacenamiento segmentado compatible con hasta 10.000 eventos para detectar fenómenos intermitentes.
• Herramientas completas de análisis y filtros con soporte pasealto/pasebajo.
• Control remoto vía aplicaciones para PC y móvil para configuraciones de prueba flexibles.

Decodificación de buses serie compatibles

• RS-232 / RS-422 / RS-485 / UART
• CAN, CAN FD, LIN
• SPI, I²C
• ARINC-429, MIL-STD-1553B

Especificaciones técnicas

• Fabricante: Micsig
• Modelo: ETO3504
• Canales analógicos: 4
• Ancho de banda: 350 MHz
• Tasa de muestreo en tiempo real: 3 GSa/s
• Profundidad de memoria: 360 Mpts
• Pantalla: 14 pulgadas antirreflejo full touch, 1920 × 1200 píxeles
• Batería: 7,4 V / 13.500 mAh Li‑ion (integrada)
• Tasa de captura de formas de onda: hasta 230.000 wfms/s
• Almacenamiento segmentado: hasta 10.000 eventos
• Ruido de fondo: < 90 μVrms
• Montaje VESA: 75 mm × 75 mm
• Funciones especiales: soporte de filtros pasealto/pasebajo, diseño power-lock, control remoto (PC/móvil)
