Sonda de prueba para altas frecuencias DP1500

eléctricade interfaz

Descripción general

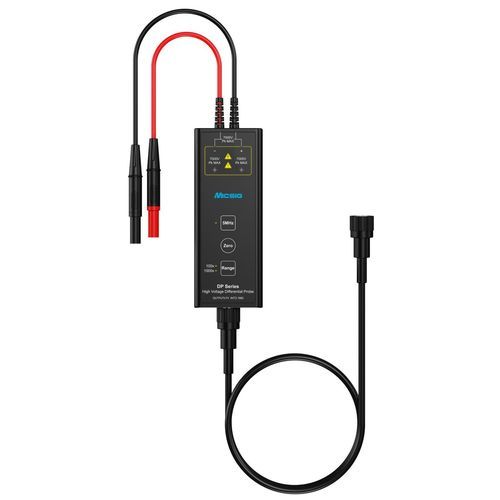

El DP1500 es una sonda diferencial de alta tensión de alto rendimiento diseñada para la medida precisa de tensiones diferenciales en entornos de alta tensión y alta frecuencia. Con una banda ancha de 100 MHz y una tensión diferencial máxima de entrada de 1500 Vpk (atenuación 500X), es adecuada para aplicaciones como sistemas de potencia de vehículos de nueva energía, inversores fotovoltaicos y diseño de fuentes conmutadas. La sonda ofrece alta impedancia de entrada y baja capacitancia de entrada para minimizar la carga y el ruido. Admite alimentación DC 5V y USB Type-C, calibración cero con un solo toque, selección de doble rango y limitación de banda a 5 MHz. La indicación de sobrecarga y el control por programación permiten la integración en sistemas de pruebas automatizados. Se suministra con un kit completo de accesorios para su puesta en servicio inmediata.

Características clave

• Alta tensión y alta banda: entrada máxima 1500 Vpk, 100 MHz de banda para pruebas de alta frecuencia y alta tensión.
• Selección de doble rango: opciones de atenuación 500X y 50X para adaptarse a distintos niveles de prueba.
• Calibración cero con un toque: calibración rápida del offset antes de medir.
• Límite de banda 5 MHz: reduce el ruido de alta frecuencia para una visualización más clara de la señal.
• Puertos de alimentación duales: admite DC 5V y USB Type-C para operación flexible.
• Control por programación: integración en bancos de prueba automatizados.
• Alta CMRR: > -80 dB en CC, > -60 dB a 100 kHz, garantizando medidas diferenciales precisas.
• Bajo nivel de ruido: < 50 mVrms en 50X, mejorando la sensibilidad a pequeñas variaciones de señal.
• Diseño compacto e integrado: todas las funciones en una única unidad para un despliegue sencillo.

Especificaciones (tabla)
Parámetro : Valor
Ancho de banda : 100 MHz
Tensión diferencial máxima de entrada (DC+AC PK) : 1500 V (500X), 150 V (50X)
Ruido (banda completa) : ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
CMRR : > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
Tiempo de retardo : 12,5 ns (50X), 12,1 ns (500X)
Impedancia de entrada : 13,2 MΩ / 1,67 pF (diferencial), 6,6 MΩ / 3,3 pF (cada entrada a tierra)
Impedancia de salida : 1 MΩ

Especificaciones técnicas

• Ancho de banda: 100 MHz
• Tensión diferencial máxima de entrada (DC+AC PK): 1500 V (500X) y 150 V (50X)
• Ruido (banda completa): ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
• CMRR: > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
• Tiempo de retardo: 12,5 ns (50X), 12,1 ns (500X)
• Impedancia de entrada: 13,2 MΩ / 1,67 pF (diferencial); 6,6 MΩ / 3,3 pF (cada entrada a tierra)
• Impedancia de salida: 1 MΩ
• Atenuación de entrada: opciones 500X y 50X
• Opciones de alimentación: DC 5V y USB Type-C
• Funciones: calibración cero con un toque, selección de doble rango, límite de banda 5 MHz, indicación de sobrecarga, control por programación
