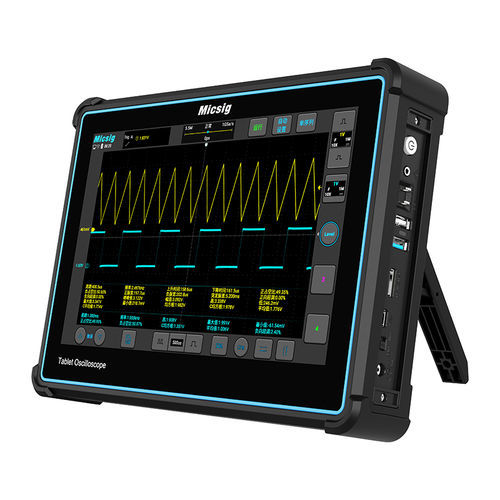

Osciloscopio analógico TO1004

analógico/digitalportátilde sobremesa

Resumen del producto
El Micsig TO1004 es un osciloscopio tipo tablet de 100 MHz pensado para depuración embebida, pruebas electrónicas, formación y servicio en campo. Dispone de 4 canales analógicos, muestreo en tiempo real hasta 1 GSa/s y hasta 110 Mpts de memoria para captar transitorios rápidos y señales de larga duración con precisión.

Pantalla, portabilidad y alimentación
Pantalla capacitiva multitáctil de 10,1" (1280×800) con gestos (pellizcar para zoom, arrastrar, tocar para medir). Batería Li-ion integrada 7,4V/7500mAh con bloqueo de apagado para transporte seguro. Peso aprox. 1,9 kg con batería, apto para banco y trabajo de campo.

Conectividad y almacenamiento
Conectividad Wi‑Fi y USB; control remoto mediante software de PC o app móvil (Android/iOS). Salida HDMI para proyección. 32 GB de almacenamiento interno para formas de onda, capturas y vídeos.

Análisis, decodificación y funciones avanzadas
Decodificación y disparo por hardware para RS-232/422/485/UART, CAN, CAN FD, LIN, SPI y I2C. Funciones matemáticas avanzadas (+, −, ×, ÷, FFT, integración, diferenciación) y filtrado digital por hardware (pasa-altos/pasa-bajos, corte 20 MHz hasta 30 kHz). Almacenamiento rápido en formato BIN. 31 mediciones automáticas con estadísticas (hasta 10 000 lecturas). Etiquetas de canal configurables por el usuario.

Características clave

• 100 MHz de ancho de banda: 4 canales analógicos, hasta 1 GSa/s en tiempo real.
• Memoria profunda: Hasta 110 Mpts para adquisiciones largas.
• Captura rápida de formas: 780 000 wfms/s con gradación de intensidad de 256 niveles y visualización por temperatura de color.
• Gran pantalla táctil: 10,1" capacitiva, 1280×800 con gestos multitáctiles.
• Portátil y con batería: Batería 7,4V/7500mAh con bloqueo de apagado.
• Decodificación serie completa: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C (hardware).
• Disparo avanzado: Edge, pulse, logic, N-edge, runt, slope, timeout, video y disparadores de bus serie.
• Almacenamiento rápido: Guardado de formas en BIN.
• Filtrado digital por hardware: Pasa-altos/pasa-bajos (20 MHz corte, hasta 30 kHz).
• Control remoto y conectividad: Wi‑Fi, USB, HDMI; control vía PC o app móvil.
• Mediciones extensas: 31 mediciones automáticas con estadísticas (hasta 10 000 lecturas).
• Almacenamiento interno amplio: 32 GB.
• Sistema Android: Sistema operativo Android para experiencia fluida.

Especificaciones técnicas

• Modelo: TO1004
• Marca: Micsig
• Canales analógicos: 4
• Bandwidth: 100 MHz
• Profundidad de memoria: 110 Mpts
• Tasa de muestreo en tiempo real: 1 GSa/s
• Tiempo de subida: ≤3,5 ns
• Tasa de captura de formas: 780 000 wfms/s
• Gradación de intensidad: 256 niveles + visualización temperatura de color
• Pantalla: 10,1" capacitiva, 1280×800
• Batería: 7,4V / 7500 mAh Li-ion, bloqueo de apagado
• Peso: ~1,9 kg (con batería)
• Decodificación/disparadores serie: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C
• Filtrado digital: HP/LP hardware (20 MHz corte, hasta 30 kHz)
• Almacenamiento: 32 GB interno
• Conectividad: Wi‑Fi, USB, HDMI; control remoto vía PC/app móvil
• Almacenamiento rápido: Guardado BIN
• Mediciones automáticas: 31 con estadísticas (hasta 10 000 lecturas)
• Funciones matemáticas: +, −, ×, ÷, FFT, integración, diferenciación
• Sistema operativo: Android
