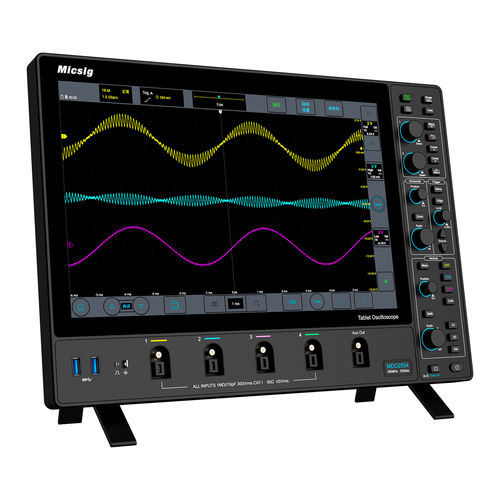

Osciloscopio digital MDO5004

analógicode señal mixtade sobremesa

Descripción
El MDO5004 es un osciloscopio de memoria digital de 4 canales de Micsig, que ofrece 500 MHz de ancho de banda, 360 Mpts de profundidad de memoria y una tasa de muestreo en tiempo real de 3 GSa/s. Diseñado para la captura y el análisis precisos de señales analógicas y mixtas, presenta un nivel de ruido bajo (<90 µVrms) y una pantalla táctil capacitiva antirreflejos de 14 pulgadas (1920x1200). La conectividad incluye control remoto por PC y móvil, soporte SCPI y 32 GB de almacenamiento interno. La interfaz de sonda Mic-OPI™ proporciona compensación automática de sonda y ajuste de atenuación.

Principales características

• Alto ancho de banda y memoria profunda: 500 MHz; hasta 360 Mpts para capturar formas de onda largas.
• Excelente integridad de señal: bajo nivel de ruido (<90 µVrms) y alta tasa de captura de formas de onda (230 000 wfms/s).
• Modos de adquisición avanzados: almacenamiento segmentado para capturar eficazmente eventos intermitentes (paquetes serie, pulsos).
• Operación intuitiva: pantalla táctil capacitiva de 14 pulgadas (1920x1200) con interfaz fácil de usar.
• Interfaz de sonda inteligente: Mic-OPI™ para ajuste y compensación automática de sondas.
• Conectividad y control extensos: control remoto por PC/móvil, comandos SCPI y 32 GB de almacenamiento interno.
• Análisis de protocolos completo: decodificación integrada para CAN FD, LIN, SPI, I²C, ARINC-429 y MIL-STD-1553B.
• Factor de forma compacto: diseño ultrafino (35,8 mm) con opciones de montaje en pared o brazo.

Especificaciones
Canales analógicos — 4
Ancho de banda — 500 MHz
Profundidad de memoria — 360 Mpts
Tasa de muestreo en tiempo real — 3 GSa/s
Tiempo de subida — ≤0,7 ns
Tasa de captura de formas de onda — 230 000 wfms/s
Nivel de ruido — <90 µVrms
Pantalla — 14 pulgadas táctil capacitiva, 1920 x 1200
Almacenamiento interno — 32 GB
Interfaz de sonda — Mic-OPI™ (compensación automática de sonda)

Detalles técnicos

• Article Number: OS1079
• Manufacturer Code: OSC010006
• Fabricante: Micsig
• Modelo: MDO5004
• Canales analógicos: 4
• Ancho de banda: 500 MHz
• Profundidad de memoria: 360 Mpts
• Tasa de muestreo en tiempo real: 3 GSa/s
• Tasa de captura de formas de onda: 230 000 wfms/s
• Nivel de ruido: <90 µVrms
• Pantalla: pantalla táctil capacitiva anti-reflejos de 14 pulgadas, 1920 x 1200
• Almacenamiento interno: 32 GB
• Interfaz de sonda: Mic-OPI™ (compensación automática)
• Decodificación de buses serie: CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
• Análisis avanzado: almacenamiento segmentado, funciones matemáticas avanzadas y FFT
• Factor de forma: ultrafino (35,8 mm); permite montaje en pared o en brazo
