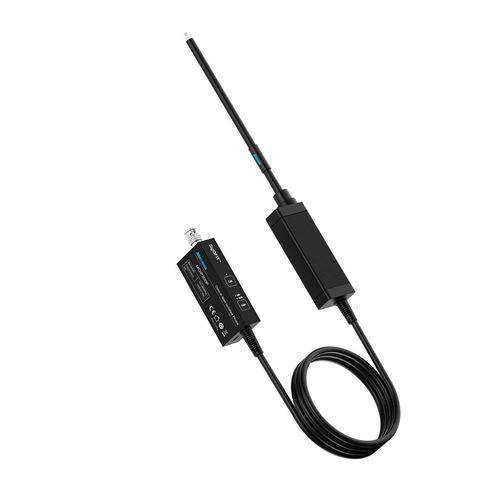

Sonda de prueba para altas frecuencias MOIP200P

de interfazcoaxial

Resumen
La MOIP200P de Micsig es una sonda de osciloscopio aislada por fibra óptica, diseñada para medidas diferenciales y de tensión flotante en electrónica de potencia y pruebas de semiconductores. Ofrece 200MHz de ancho de banda con 1,75ns de tiempo de subida y una elevada rechazo de modo común, proporcionando una solución de aislamiento galvánico para entornos de medida de alta tensión y sensibles.

Características clave

• 200MHz de ancho de banda: 1,75ns de tiempo de subida para capturar transitorios de conmutación.
• Alto CMRR: 180dB en continua, 122dB a 200MHz.
• Aislamiento galvánico 85kV: clasificación de aislamiento 85kVpk para ensayos de alto potencial.
• Bajo ruido y alta precisión: <0,3mVrms de ruido, 1% precisión DC, reducción de deriva de offset 0,1%.
• Atenuadores modulares: rango de medida 10mV a 20kV con puntas intercambiables y rangos 0dB/20dB.
• Baja capacitancia de entrada: 1pF con cables coaxiales cortos para minimizar la carga del circuito.
• Calibración óptica continua: compensación de potencia óptica y calibración automática para mediciones estables a largo plazo.
• Interfaz estándar: salida BNC, cable de fibra óptica de 2 m, alimentación 12V DC.

Aplicaciones

• Validación de SMPS y convertidores DC-DC
• Análisis de formas de onda para accionamientos y inversores
• Pruebas de IGBT y semiconductores de banda ancha
• Ensayos de aislamiento de alto voltaje y sistemas de media tensión
• Diagnóstico EMC/ESD y verificación de integridad de señal

Especificaciones
Ancho de banda: 200MHz
Tiempo de subida: ≤1,75ns
CMRR: 180dB (DC), 122dB (200MHz)
Clasificación de aislamiento: 85kVpk
Capacitancia de entrada: 1pF
Ruido (banda completa): <0,3mVrms
Alimentación: DC 12V
Interfaz: BNC
Rangos de atenuación: 0dB / 20dB (puntas modulares)
Rango de medida: 10mV a 20kV (con puntas atenuadoras)

Pedido y fabricante

• Número de artículo: OIP1011
• Fabricante: Micsig
• Modelo: MOIP200P
• Cable: cable de fibra óptica de 2 m
• Uso habitual: bancos de prueba de laboratorio y producción para electrónica de potencia
