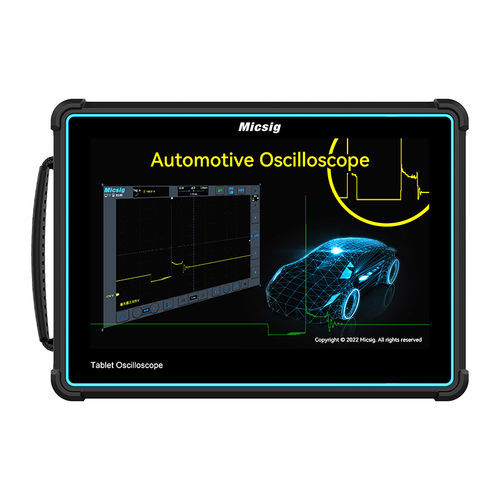

Osciloscopio analógico ATO1004

analógico/digitalportátilde 4 canales

Descripción general
El ATO1004 es un osciloscopio de diagnóstico automotriz de alto rendimiento diseñado para el mantenimiento profesional y la resolución de averías en vehículos. Este osciloscopio tipo tableta de 100 MHz y 4 canales ofrece hasta 1 GSa/s de muestreo en tiempo real y 110 Mpts de profundidad de memoria para capturar formas de onda complejas. Integra una pantalla capacitiva de 10,1 pulgadas (1280x800), batería Li-ion integrada de 7,4 V / 7500 mAh y sistema Android con 32 GB de almacenamiento interno, adecuado para técnicos de campo e ingenieros de taller.

Características clave

• Alta banda y multi-canal: 100 MHz y 4 canales analógicos para análisis simultáneo de señales en sistemas vehiculares modernos.
• Muestreo rápido y memoria profunda: Hasta 1 GSa/s y 110 Mpts para capturas largas y detalladas.
• Pantalla táctil de gran tamaño: Pantalla TFT LCD capacitiva de 10,1 pulgadas (1280 x 800) para visualización clara de formas de onda y manejo intuitivo.
• Operación prolongada en campo: Batería Li-ion 7,4 V de 7500 mAh integrada para diagnósticos continuos sin alimentación de red.
• Prerreajustes automotrices profesionales: Perfiles dedicados para circuitos de carga/arranque; sensores (ABS, árbol de levas, MAP, etc.); actuadores (inyectores, bomba de combustible, etc.); sistemas de encendido; redes de vehículo (CAN, LIN, FlexRay).
• Herramientas avanzadas de análisis: Disparo y decodificación de buses serie (UART, CAN, LIN, SPI, I²C), filtrado por hardware, 31 medidas automáticas, FFT y cursores.
• Conectividad y control: Wi‑Fi, USB, salida HDMI y control remoto vía software para PC o app móvil (Android/iOS) para compartir y gestionar datos.
• Construcción robusta y portabilidad: Diseño compacto (~1,9 kg con batería) con protector ABS+TPU y correa de mano preinstalada para uso en taller y en campo.

Especificaciones
Modelo: ATO1004
Serie: ATO Series
Canales analógicos: 4
Banda ancha: 100 MHz
Tasa de muestreo en tiempo real: hasta 1 GSa/s
Profundidad de memoria: 110 Mpts
Tiempo de subida: ≤3,5 ns
Pantalla: 10,1 pulgadas TFT LCD capacitiva
Resolución de pantalla: 1280 x 800
Batería: 7,4 V, 7500 mAh Li-ion (integrada)
Almacenamiento interno: 32 GB
Sistema operativo: basado en Android
Peso: aprox. 1,9 kg (con batería)
Protector: carcasa ABS + TPU; correa de mano preinstalada
Prerreajustes automotrices: circuitos de carga/arranque; sensores (ABS, árbol de levas, MAP, etc.); actuadores (inyectores, bomba de combustible, etc.); sistemas de encendido; redes vehículo (CAN, LIN, FlexRay)
Análisis y medidas: disparo/decodificación de bus serie (UART, CAN, LIN, SPI, I²C), filtrado por hardware, 31 medidas automáticas, FFT, cursores
Conectividad: Wi‑Fi, USB, salida HDMI, control remoto vía PC/app móvil
