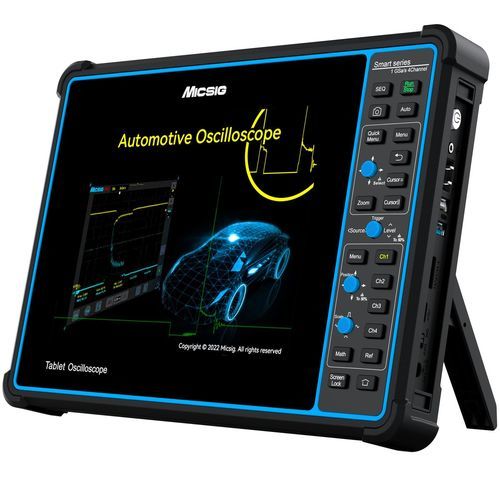

Osciloscopio analógico/digital SATO1004

portátilde 4 canalescontrolado por ordenador

Descripción general El Micsig SATO1004 es un osciloscopio-tablet automotriz diseñado para el diagnóstico de vehículos y pruebas eléctricas automotrices. Integra ajustes preconfigurados para aplicaciones automotrices, captura de formas de onda a alta velocidad y memoria profunda para comprobar circuitos de carga/arranque, sensores y actuadores, análisis de encendido y diagnóstico de redes del vehículo.

Características clave

• Diagnóstico automotriz: ajustes preconfigurados para circuitos de carga/arranque, sensores, actuadores y sistemas de ignición; análisis integrado de redes del vehículo.
• Rendimiento de osciloscopio: 100 MHz de ancho de banda, 4 canales analógicos, muestreo hasta 1 GSa/s, 70 Mpts de memoria y captura hasta 130 000 wfms/s.
• Decodificación de bus: CAN, CAN FD, LIN, FlexRay y K-line para diagnóstico completo de redes.
• Operación táctil tipo tablet: pantalla capacitiva de 8 pulgadas, resolución 800 × 600 con algoritmo táctil sensible.
• Plataforma Android: sistema Android con 32 GB de almacenamiento interno para instalación de aplicaciones y gestión de datos.
• Múltiples opciones de control: control remoto por Wi‑Fi, software para PC y soporte de programación SCPI.
• Diseño portátil para campo: protector de TPU blando, batería de 7 500 mAh (~5 horas de autonomía) y aproximadamente 1,9 kg de peso para diagnósticos in situ.
• Filtrado por hardware: filtro pasa‑bajo integrado que reduce las interferencias de señal.

Especificaciones

• Modelo: SATO1004
• Canales analógicos: 4
• Ancho de banda: 100 MHz
• Tasa de muestreo en tiempo real: hasta 1 GSa/s
• Profundidad de memoria: 70 Mpts
• Tasa de captura de formas de onda: hasta 130 000 wfms/s
• Tiempo de subida: ≤ 3,5 ns
• Pantalla: pantalla capacitiva de 8 pulgadas, resolución 800 × 600
• Sistema operativo: Android
• Almacenamiento interno: 32 GB
• Batería: litio‑ión 7 500 mAh, ≈ 5 horas de autonomía
• Carcasa protectora: protector de TPU blando
• Decodificación de bus automotriz: CAN, CAN FD, LIN, FlexRay, K-line
• Funciones adicionales: prueba combinada (correlación multi‑señal), filtro de paso bajo por hardware integrado
• Interfaces: control remoto Wi‑Fi, control por software PC, programación SCPI, salida HDMI, USB 3.0 host, USB Type‑C
• Peso: ≈ 1,9 kg (peso neto)
