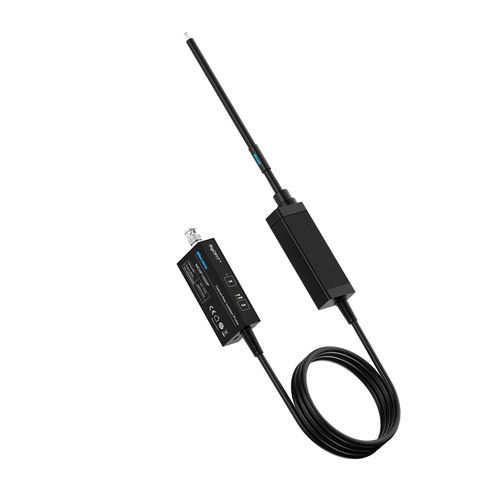

Sonda de prueba eléctrica MOIP1000P

para altas frecuenciasde interfazcoaxial

Descripción del producto
La sonda óptica aislada MOIP1000P SigOFIT Gen 3 de Micsig es una sonda de fibra óptica de alto rendimiento diseñada para mediciones diferenciales ultrarrápidas y tensiones en flotante en ensayos de semiconductores de potencia y convertidores. Proporciona 1 GHz de ancho de banda, tiempo de subida ≤450 ps, un ruido de fondo ultra bajo de 0,3 mVrms, 1 % de precisión de ganancia en continua, 0,1 % de deriva de cero y una tensión en modo común de 85 kVpk para aislamiento galvánico en entornos de alta tensión.

Características principales

• Ancho de banda de 1 GHz con tiempo de subida máximo de 450 ps para capturar transitorios de conmutación rápidos.
• CMRR elevado: 180 dB en continua y 108 dB a 1 GHz para suprimir el ruido en modo común a altas frecuencias de conmutación.
• Tensión en modo común 85 kVpk para aislamiento galvánico completo y ensayos seguros en alta tensión.
• Ruido ultra bajo: 0,3 mVrms de ruido de fondo, 1 % de precisión de ganancia en continua, 0,1 % de deriva de cero.
• Atenuadores intercambiables que soportan señales diferenciales de 0,01 V a 20 kV y conmutación de ganancia 0 dB / 20 dB.
• Capacidad de entrada mínima (1 pF mínimo) con cables coaxiales cortos, optimizada para pruebas de GaN, SiC e IGBT sin carga significativa del circuito.
• Compensación de potencia óptica en tiempo real y calibración automática para salida de forma de onda de alta fidelidad continua y disponibilidad inmediata tras el encendido.
• Cable de fibra de 2 m, alimentación DC 12 V, interfaz BNC universal.

Aplicaciones

• Diseño y ensayo de accionamientos de motor
• Ensayos de convertidores de potencia y fuentes conmutadas
• Pruebas de diseño de inversores y UPS
• Evaluación de dispositivos de potencia (GaN/SiC/IGBT)
• Medición en shunt de corriente
• Resolución de problemas EMI y ESD

Especificaciones técnicas

• Ancho de banda: 1 GHz
• CMRR: 180 dB (DC), 108 dB (1 GHz)
• Interfaz: BNC
• Ruido (banda completa): < 0,3 mVrms
• Alimentación: DC 12 V
• Tiempo de subida: ≤450 ps
• Capacidad de entrada: 1 pF (mínimo)
• Tensión en modo común: 85 kVpk
• Rango de medida: 0,01 V a 20 kV diferencial (mediante atenuadores intercambiables)
• Conmutación de ganancia: 0 dB / 20 dB
• Longitud de cable de fibra: 2 m
