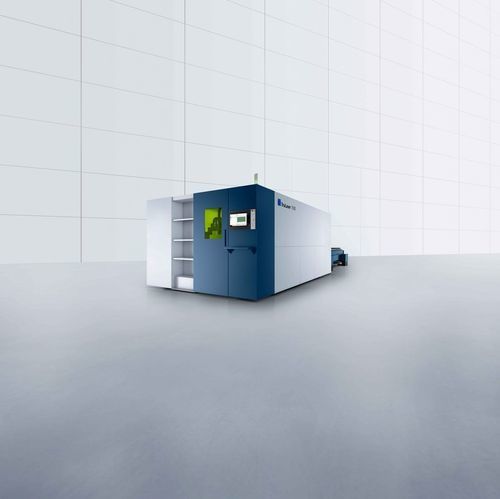

Máquina de corte láser 2D TruLaser 10 series

para metalde chapaCNC

Resumen
La serie TruLaser 1000 emplea un láser de estado sólido de fibra y una HMI orientada al operario para ofrecer una solución compacta de corte láser 2D destinada a usos de baja a media utilización. Las máquinas ofrecen variantes de potencia láser, interfaces de automatización y paquetes de proceso para diferentes materiales y geometrías de pieza.

Ventajas principales

• Opción de entrada y ampliación rentable para talleres con rendimiento bajo o medio
• Mando Touchpoint intuitivo y datos de corte integrados para reducir el tiempo de puesta en marcha
• Resultados de corte consistentes en los materiales y rangos de espesor soportados
• Carcasa protectora y protector de haz para la seguridad del operario
• Interfaces preparadas para automatización y opciones de manipulado y clasificación de piezas

Aplicaciones

• Amplio rango de espesores de chapa (ej.: TruLaser 1030 fiber normalmente 1–25 mm)
• Procesado productivo por corte por fusión de acero inoxidable y acero estructural delgado
• Corte de aluminio, latón, cobre y acero inoxidable recubierto según configuración
• Procesos y opciones para tareas avanzadas: BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel, etc.

Funciones y características

• Touchpoint HMI (tipo tableta) para rápida incorporación del operario
• Datos de corte integrados para materiales y espesores (parámetros pretestados por TRUMPF)
• Estrategia de una sola cabeza con ajuste automático de foco y diámetro focal
• Nanojoints y microjoints para fijación segura de piezas y extracción simplificada
• Part Station y Part Separator para clasificación y separación eficientes
• Fiber Care: soporte de piezas de repuesto para láseres TruFiber con acuerdos de servicio
• PierceLine: control y monitorización del puncionado para proteger la máquina y reducir el tiempo de punción
• BrightLine fiber para mejorar la calidad del borde según espesor
• CoolLine para refrigeración dirigida al cortar acero grueso
• Highspeed y Highspeed Eco para aumentar rendimiento y reducir consumo de gas
• Cambiador automático de boquillas y estrategias automáticas para operación continua
• Protección contra colisiones, Smart Collision Prevention y DetectLine para fiabilidad de proceso
• AdjustLine para adaptar el proceso a variaciones en la calidad del material
• Sorting Guide, Drop&Cut, app MobileControl y Cutting Guide para asistencia por cámara y software
• Ecosistema software: TruTops Boost y Smart View para programación y monitorización

Datos técnicos (seleccionados — puntos destacados)
Modelos: TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Dimensiones (L × A × H): 9333 mm × 5990 mm × 2200 mm (1030) · 11150 mm × 6650 mm × 2200 mm (1040) · 15500 mm × 7150 mm × 2200 mm (1060)
Peso máquina base: 9400 kg (1030) · 12000 kg (1040) · 16500 kg (1060)
Velocidad máxima (simultánea): 140 m/min para todos los modelos
Área de trabajo (X × Y): 3000 mm × 1500 mm (1030) · 4000 mm × 2000 mm (1040) · 6000 mm × 2500 mm (1060)
Peso pieza máx. sin cambiador de palés para cargas pesadas: 900 kg (1030) · 2000 kg (1040) · 2900 kg (1060)
Peso pieza máx. con cambiador de palés para cargas pesadas: 1800 kg (1030) · 3300 kg (1040) · 4900 kg (1060)
Opciones de láser (ejemplos): TruFiber 4000 / 6000 / 9000 / 12000 (ver ficha de producto para los niveles de potencia disponibles)

Nota
Existen numerosas opciones y paquetes de proceso (BrightLine fiber, CoolLine, Highspeed, Nanojoints, EdgeLine Bevel, PierceLine, etc.). Las capacidades de la máquina y los espesores máximos dependen de la potencia láser y la configuración seleccionada. Verifique las especificaciones finales en la ficha técnica del producto.
