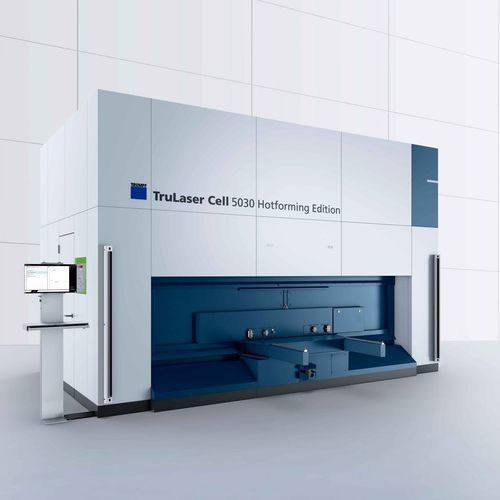

Máquina de corte láser 2D TruLaser Cell 5030 Hotforming Edition

láser 3Dpara metalde chapa

Visión general
La TruLaser Cell 5030 Hotforming Edition es un sistema de corte láser 3D de gama media optimizado para piezas conformadas en caliente. Incorpora funciones de modelos superiores para ofrecer una solución automatizada rentable con rigidez industrial y control de movimiento preciso.

Ventajas principales

• Corte 3D de 5 ejes: posicionamiento completo en 3D para geometrías complejas y programación NC flexible.
• Fuente láser: TruFiber disponible de 3000 W a 4000 W para trabajos exigentes.
• Dinámica: Dynamic Level 3 proporciona buenas prestaciones de máquina en su segmento.
• Menos tiempos improductivos: plato giratorio y movimientos optimizados de aproximación/salida reducen tiempos muertos.
• Opciones de proceso: X-Blast Nozzle, FastLine Cell Basic y ObserveLine (Comfort & Professional) para estabilizar y acelerar la producción.

Huella compacta
Diseño compacto y ergonómico; el plato giratorio es accesible por delante y por los laterales, lo que facilita la integración en el taller y la manipulación de piezas.

Tecnología de boquilla X-Blast
La boquilla X-Blast ofrece mayor banda útil frente a boquillas estándar, aumentando la distancia de trabajo, reduciendo colisiones y mejorando la estabilidad del proceso y la calidad de los componentes.

Aplicaciones

• Corte en serie de piezas formadas en caliente (p. ej. paneles de bastidor, montantes B de automoción).
• Fabricación flexible de piezas 3D complejas que requieren programación NC y tiempos de ajuste reducidos.

Software y automatización
TruTops Cell permite importar y corregir datos CAD 3D, generar propuestas de corte y recomendaciones de utillaje. Las opciones de integración y las interfaces digitales facilitan la programación en planta, el control y la conexión con sistemas de fábrica.

Especificaciones técnicas

• Número máximo de ejes: 5
• Recorridos de ejes: X = 3300 mm; Y = 1500 mm; Z = 600 mm
• Recorrido eje B: ± 135 °
• Recorrido eje C: n × 360 °
• Tamaño máx. de pieza (X × Y × Z): 2840 mm × 1040 mm × 370 mm
• Velocidad máxima ejes (paralelos): X = 60 m/min; Y = 60 m/min; Z = 60 m/min
• Velocidad máxima simultánea de ejes: 104 m/min
• Velocidad máxima eje B: 60 1/min; eje C: 60 1/min
• Aceleraciones máximas ejes (paralelos): X = 9,5 m/s²; Y = 9,5 m/s²; Z = 9,5 m/s²
• Aceleración máxima simultánea: 16,5 m/s²
• Aceleración máx. eje B: 200 rad/s²; eje C: 100 rad/s²
• Precisión posicionamiento ejes lineales (X, Y, Z): 0,08 mm
• Precisión posicionamiento eje giratorio (B): 0,015 °
• Potencia láser máx.: 3000 W - 4000 W
• Láseres disponibles: TruFiber
• Automatización plato giratorio: carga máx. por lado 260 kg; estaciones de trabajo: 2
• Tiempo improductivo total típico: 4,5 s; Tiempo de rotación típico: 2,4 s
• Diámetro del plato giratorio: 4000 mm; Altura de trabajo: 700 mm
