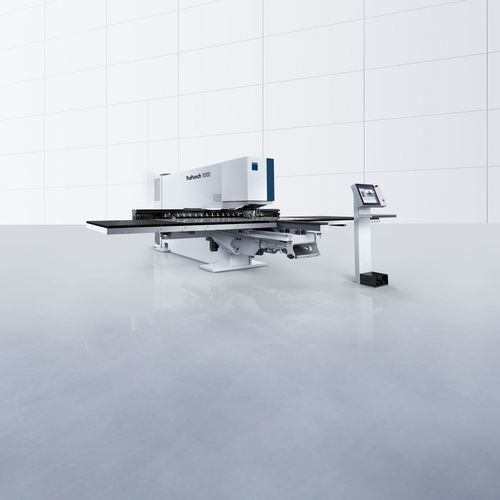

Punzonadora CNC TruPunch 1000

eléctricapara metalpunzonado

Resumen
La TruPunch 1000 (S05) es una punzonadora compacta de nivel de entrada diseñada para la producción rentable de pequeñas series y piezas de chapa básicas. Permite punzonar, formar roscas, extruir y doblar bridas en una sola sujeción sin reposicionamiento, facilitando el mecanizado de chapas de formato medio y lotes reducidos.

Ventajas clave

• Capacidad multiproceso: punzonado, conformado de roscas, extrusión y plegado de bridas en un solo montaje.
• Alta compatibilidad de útiles: soporte de útiles TRUMPF como MultiTool y MultiShear para operaciones de corte y conformado.
• Fácil para el operador: Touchpoint HMI para programación intuitiva y puesta en marcha rápida.
• Opciones eficientes en material: mecanizado sin rejilla residual y separación optimizada para reducir desperdicios.

Aplicaciones / Ejemplos

• Componentes electrónicos: bridas, copas, conformado por rodillos y características escalonadas con útiles de paso, anclaje, copas rectangulares/redondas y rodillos.
• Piezas generales de chapa: nerviados, operaciones MultiCut, embutición en copa y conformado por rodillos/desplazamiento.

Equipamiento y opciones

• Mesas con cepillos para manipulación delicada del material.
• On-Demand Drive: control hidráulico del cabezal de punzonado para reducir ruido y carga hidráulica.
• Cinta transportadora de piezas para la expulsión fiable de piezas punzonadas.
• Touchpoint HMI y software TruTops Boost para programación y control de producción.

Datos técnicos (formato pequeño / mediano)
Modelo: TruPunch 1000 (S05) pequeño — TruPunch 1000 (S05) mediano
Dimensiones (An x Pr x Al): 6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
Velocidad de punzonado (E = 1 mm): 600 1/min — 600 1/min
Velocidad de marcado: 1300 1/min — 1300 1/min
Recorrido eje X: 2050 mm — 2500 mm
Recorrido eje Y: 1250 mm — 1250 mm
Espesor chapa máx.: 6,4 mm — 6,4 mm
Peso pieza máx.: 150 kg — 150 kg
Fuerza punzonado máx.: 165 kN — 165 kN
Tiempo cambio MultiTool: 2,4 s — 2,4 s
Posiciones de útiles (pequeño / mediano): 15 / 18 (más 2 garras)
Tamaños de evacuación (ej.): trampilla 180 x 150 mm; con mesa móvil hasta 180 x 500 mm; canal fijo hasta 460 x 500 mm
Consumo medio (apagado automático): 0,3 kW ; en producción: 4,3 kW

Características / Especificaciones

• Nombre del modelo: TruPunch 1000 (S05)
• Tipo de máquina: punzonadora (compacta, nivel de entrada)
• Procesos: punzonado, conformado de roscas, extrusión, plegado de bridas
• Espesor max. de chapa: 6,4 mm
• Fuerza máx. de punzonado: 165 kN
• Velocidad de punzonado (E = 1 mm): hasta 600 1/min
• Velocidad de marcado: hasta 1300 1/min
• Área de trabajo X × Y: 2050 × 1250 mm (pequeño) o 2500 × 1250 mm (mediano)
• Peso de pieza máx.: 150 kg
• Tiempo de cambio MultiTool: 2,4 s
• Consumo típico: standby 0,3 kW, producción 4,3 kW
