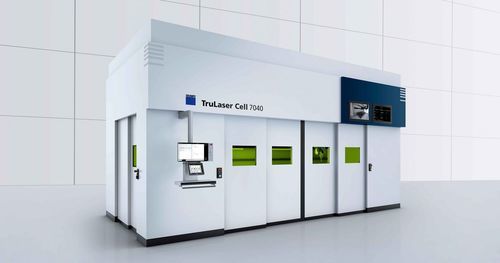

Máquina de corte láser 2D TruLaser Cell 7040

láser 3Dpara metalde chapa

Resumen
La TruLaser Cell 7040 es un sistema láser 3D modular para piezas 2D/3D y tubos. Permite cambiar entre corte láser, soldadura láser y láser cladding (LMD) y puede configurarse o reequiparse según las necesidades de producción.

Principales ventajas

• Alta productividad: dinámica de máquina avanzada y funciones de optimización de ciclos para reducir tiempos de proceso.
• Ergonomía del operario: pupitre móvil/rotativo y app MobileControl para manejo desde cualquier posición.
• Seguridad del proceso: tecnología X‑Blast y diseño de boquillas robustas para mayor estabilidad y vida útil.
• Calidad de componente: tablas tecnológicas, ajuste garantizado del haz y BrightLine Weld para resultados constantes en corte y soldadura.
• Preparado para Industria 4.0: concepto de control moderno con interfaz OPC/UA.
• Modular y actualizable: módulos configurables y opciones de reequipamiento.

Flexibilidad de procesos y operación
Admite corte láser 2D/3D, soldadura láser y LMD. La solución 2‑en‑1 por fibra permite varios procesos con un único cable láser; el cambio de proceso suele requerir solo el cambio de la óptica de trabajo, mientras la unidad de control se adapta automáticamente. El pupitre ergonómico (rotativo y desplazable) y el ratón 6D facilitan el teach‑in y el desplazamiento rápido de ejes.

Ventajas de costes e instalación
La alta dinámica, el punteado en marcha (FastLine Cell) y la óptica de corte dinámica reducen los tiempos de ciclo. Operaciones a dos estaciones, cambiadores rotativos y mesas desplazables permiten carga/descarga en paralelo para grandes volúmenes. La puerta frontal rápida y los armarios eléctricos integrados disminuyen la huella y los tiempos no productivos.

Aplicaciones (ejemplos)

• Corte de chapa galvanizada para componentes automotrices con alta calidad.
• Recorte y contorneado 2D/3D de piezas de vehículo y prototipos.
• Soldadura láser de piezas tridimensionales (p. ej. ruedas de ventilador) para ahorro de material y reducción de rectificados.
• Aplicaciones BrightLine Weld para soldaduras casi sin salpicaduras y mayor rendimiento.
• Reparación y recubrimiento mediante LMD para extender la vida útil de componentes.
• Tailor welded blanks: combinación de materiales/espesores con VisionLine y ópticas Multifocus.

Software

• TruTops Cell: entorno de programación 3D, importación de CAD 3D y generación automática de propuestas de proceso y dispositivos.
• TruTops Boost: asistentes de automatización para selección de parámetros, nesting y simplificación de la programación.

Opciones y automatización

• BrightLine Weld, Smart Approach, Smart Optics Setup, ObserveLine y VisionLine para control de calidad y procesamiento de imágenes.
• Paredes para dos estaciones, cambiadores rotativos y mesas desplazables para producción en serie y ergonomía de carga.
• Interfaces de automatización (Basic/Comfort/Professional) según nivel de integración deseado.

Datos técnicos (resumen)
TruLaser Cell 7040 fiber
Recorridos: X = 4000 mm; Y = 1500 / 2000 mm; Z = 750 / 1000 mm; B = ±135°; C = n x 360°; óptica dinámica ±9 mm
Velocidades máx.: ejes simples hasta 100 m/min; simultánea hasta 173 m/min; B/C hasta 90 1/min
Aceleraciones máx.: X 9 m/s²; Y/Z 10 m/s²; óptica dinámica 40 m/s²; B 200 rad/s²; C 100 rad/s²
Precisión de posicionamiento: ejes lineales 0,08 mm; eje B 0,015°
Potencia láser: 3000–6000 W (TruDisk / TruFiber)

Características / especificaciones técnicas

• Modelo: TruLaser Cell 7040 (variante fiber disponible)
• Procesos: corte láser 2D/3D, soldadura láser, láser cladding (LMD)
• Recorridos principales: X 4000 mm; Y 1500/2000 mm; Z 750/1000 mm; rotaciones B/C para trabajo 5 ejes
• Óptica de corte dinámica ±9 mm; velocidad simultánea máx. 173 m/min
• Potencia láser configurable 3000–6000 W; compatibilidad TruDisk y TruFiber
• Software: TruTops Cell, TruTops Boost; interfaz OPC/UA
• Opciones clave: BrightLine Weld, FastLine Cell, VisionLine, ObserveLine, Smart Approach, Smart Optics Setup, cambiador rotativo, operación en dos estaciones
