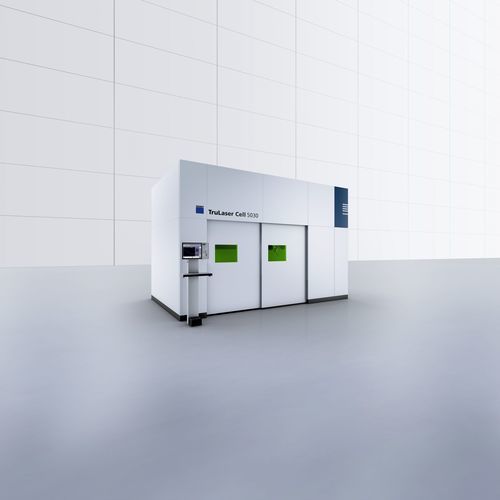

Máquina de corte láser 2D TruLaser Cell 5030

láser 3Dpara metalpara perfiles de aluminio

Resumen
La TruLaser Cell 5030 es un modelo de entrada para corte láser 2D/3D y soldadura láser, indicado para series pequeñas y medianas y cambios frecuentes de piezas. Ofrece una baja tarifa por hora de máquina et puede equiparse con láseres TruDisk o TruFiber y funciones consolidadas de la gama TruLaser Cell.

Ventajas principales

• Bajo coste de explotación: inversión reducida y tarifa por hora de máquina económica para producciones de pequeño/medio volumen.
• Flexibilidad de proceso: óptica volante y solución 2-en-1 LLK para corte y soldadura con un solo cable láser (requiere cambio de óptica).
• Manipulación rápida y fiable: acoplamiento magnético para ópticas y puertas correderas frontales rápidas que reducen los tiempos de parada.
• Fácil de operar: Teachbox y pantalla táctil; TruTops Cell Shopfloor para ajustes rápidos de programa en máquina.

Láser y sistema
Compatible con láseres TruDisk (estado sólido) y TruFiber. TruDisk proporciona excelente calidad de haz y altas velocidades de corte; el control se adapta automáticamente al cambiar la óptica entre corte y soldadura.

Fiabilidad de la máquina y ayudas al proceso
El acoplamiento magnético minimiza daños mecánicos en colisiones, permitiendo una recuperación rápida sin intervención externa. La tecnología X-Blast aumenta la distancia entre boquilla y pieza para mayor estabilidad en el procesamiento 3D y mejor calidad de borde y soldadura.

Aplicaciones

• Corte láser 2D y 3D y soldadura láser para series pequeñas y medianas.
• Componentes automotrices (p. ej. portones, piezas de asiento), corte y recorte de piezas embutidas.
• Soldadura láser de piezas tridimensionales (p. ej. ruedas de ventilador) para reducir retrabajos y material.

Datos técnicos (selección)
Recorridos de ejes: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = n × 360°
Tamaño máximo pieza utilizable: X = 2540 mm; Y = 1040 mm; Z = 470 mm
Velocidades máximas ejes: X/Y/Z = 60 m/min; simultánea = 104 m/min; B/C = 60 1/min
Aceleraciones máximas: X/Y/Z = 8 m/s²; simultánea = 13,8 m/s²; B = 200 rad/s²; C = 100 rad/s²
Precisión de posicionamiento: ejes lineales = 0,08 mm; eje B = 0,015°
Potencia láser: 3000 W – 4000 W; láseres disponibles: TruDisk, TruFiber

Especificaciones técnicas

• Modelo: TruLaser Cell 5030
• Aplicaciones principales: corte láser 2D/3D, soldadura láser
• Láseres compatibles: TruDisk (estado sólido), TruFiber (fibra)
• Rango de potencia láser: 3000 W – 4000 W
• Recorridos: X = 3000 mm; Y = 1500 mm; Z = 700 mm; B = ±135°; C = rotación continua (n × 360°)
• Dimensiones útiles máximas de la pieza (X × Y × Z): 2540 × 1040 × 470 mm
• Velocidades lineales máximas (X/Y/Z): 60 m/min; simultánea: 104 m/min
• Aceleraciones lineales máximas (X/Y/Z): 8 m/s²; simultánea: 13,8 m/s²; B: 200 rad/s²; C: 100 rad/s²
• Precisión de posicionamiento: 0,08 mm (lineal), 0,015° (B)
• Funciones destacadas: acoplamiento magnético para ópticas, X-Blast, óptica volante, Teachbox y pantalla táctil, integración TruTops Cell Shopfloor, LLK 2-en-1 para corte y soldadura
