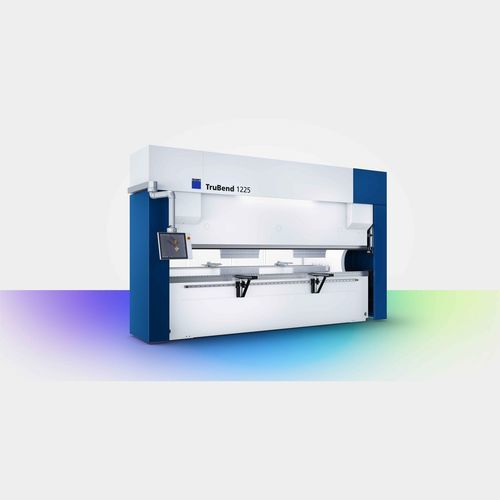

Máquina curvadora eléctrica TruBend 1000

de perfilesverticalCNC

Descripción
La TruBend Serie 1000 es una gama de plegadoras de matrices de nivel de entrada, diseñada para operaciones de plegado sencillas y versátiles. Ofrece una solución económica para obtener calidad de pieza constante con operación sencilla, adecuada para gestionar picos de carga y pedidos adicionales.

Ventajas principales

• Manejo directo e intuitivo: programación numérica y gráfica mediante mandos TRUMPF para una puesta en marcha rápida.
• Plegado exacto: tope trasero de 4 ejes para posicionado preciso de piezas complejas.
• Variantes de sujeción: QuickClamp (Classic) y sujeción hidráulica TRUMPF (Comfort) para cambios rápidos de utillaje.
• Soporte remoto: servicio remoto TRUMPF para asistencia y diagnóstico a nivel mundial.

Aplicaciones

• Plegado de piezas de chapa fina con ángulos precisos.
• Procesado de perfiles largos con alta precisión dimensional.
• Adaptación flexible a diferentes espesores de chapa según el modelo.

Modelos y equipo

• Modelo Classic: configuración estándar para tareas universales de plegado con QuickClamp y tope trasero de 4 ejes.
• Modelo Comfort: configuración ampliada con sujeción hidráulica, crowning controlado por CNC y opciones para utillaje ligero y Safety-Click.

Datos técnicos (selección de la tabla)
Categoría | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Fuerza de prensado | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Longitud de plegado | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Paso libre entre columnas | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Altura útil | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Garganta | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Dimensiones (L×A×H) ejemplos | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Peso ejemplos | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Información adicional
El modelo Comfort admite utillaje ligero (hasta 30% más ligero) con Safety-Click, herramientas LASERdur ZN para chapa galvanizada y más de 150 tipos de herramientas disponibles. Software y conectividad: compatibilidad con TecZone Bend, interfaces OPC UA e integración con sistemas de supervisión y fábrica.

Características / especificaciones técnicas

• Familia de producto: TruBend Serie 1000 (modelos 1060, 1100, 1150, 1225, 1320 en Classic y Comfort).
• Rango de fuerza: 600 kN a 3200 kN según modelo.
• Longitud de plegado: 2050 mm a 4100 mm según modelo.
• Tope trasero: 4 ejes para posicionamiento preciso.
• Sujeción de herramienta: QuickClamp (Classic) o sujeción hidráulica TRUMPF (Comfort).
• Funciones Comfort: sujeción hidráulica, crowning CNC y opciones ampliadas.
• Software: TecZone Bend; conectividad vía OPC UA.
