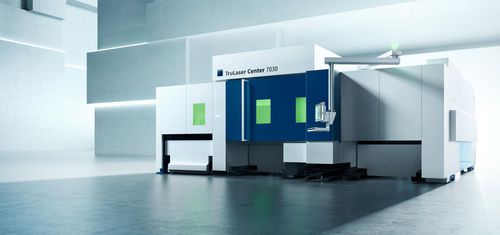

Máquina de corte láser 2D TruLaser Center 7030

de chapaCNCcompacta

Descripción
La TruLaser Center 7030 es una máquina compacta de corte láser 2D completamente automática que integra programación, corte, retirada, clasificación y depósito en una sola célula. Diseñada para producción continua y alto rendimiento, gestiona de forma fiable piezas pequeñas y delicadas.

Ventajas y funciones

• Flujo de trabajo totalmente automatizado: sugerencias de programación, corte láser, extracción, clasificación y depósito.
• Vision Equipment: cámaras e iluminación para la transparencia del proceso y la supervisión.
• SmartGate: soporte móvil sincronizado con la cabeza de corte que evita el vuelco y la soldadura no deseada; cilindro expulsor que busca puntos de empuje óptimos.
• SmartLift: clavijas ajustables que elevan las piezas desde abajo para estabilizar geometrías delicadas durante la extracción.
• SortMaster Speed: extracción y apilado a alta velocidad en hasta ocho palets/contenedores con interrupciones mínimas del corte.
• SortMaster Box Linear: clasificación paralela de piezas pequeñas en hasta ocho recipientes.
• LoadMaster Center / opciones LoadMaster: carga automática de chapas y tecnología de pelado para separación fiable de las hojas.
• Cambiador automático de boquillas: selección programada de la boquilla con almacenamiento en armario para preparación paralela.
• Concepto híbrido de máquina: eje adicional dinámico en la cabeza de corte para aprovechar altas velocidades en esquinas y contornos complejos.
• TruTops Boost: generación automática de propuestas de corte, extracción y clasificación que consideran las condiciones físicas para evitar vuelcos y optimizar el flujo.
• Opciones de conexión a almacenaje: conexión frontal o lateral a almacenes (p. ej. TruStore u otros) para suministro de material y almacenamiento de piezas terminadas.

Aplicaciones y materiales
La máquina cubre aplicaciones habituales de corte de chapa y procesa acero, acero inoxidable, aluminio, cobre y latón. Es especialmente eficaz en chapas finas y permite la extracción fiable de piezas muy pequeñas o delicadas.

Automatización y software

• Integración de módulos hardware automatizados (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) con TruTops Boost para soporte de flujo de trabajo.
• Preparada para Industria 4.0 con conectividad e interfaces OPC UA; Smart View para monitorización y análisis de la máquina.
• Opciones de integración con sistemas de almacén y herramientas de planificación de producción.

Casos de uso / Aspectos destacados

• Producción totalmente automatizada desde el programa hasta la pieza clasificada para corte láser de alto rendimiento.
• Extracción y apilado fiables de piezas grandes y extremadamente filigranas.
• Soportes y expulsiones inteligentes que reducen la merma y las interrupciones de manipulación.
• Adaptable a una amplia gama de geometrías y espesores dentro de los límites de la máquina.

Características / especificaciones técnicas

• Modelo: TruLaser Center 7030
• Marca: TRUMPF
• Superficie de instalación — Longitud: 10135 mm
• Superficie de instalación — Anchura (carro fuera): 10720 mm
• Superficie de instalación — Anchura (carro dentro): 6420 mm
• Superficie de instalación — Altura: 3050 mm
• Peso con todas las unidades: 38860 kg
• Campo nominal — Eje X: 3000 mm
• Campo nominal — Eje Y: 1500 mm
• Campo nominal — Eje Z: 120 mm
• Opciones láser: TruFiber 6001 (6000 W) o TruFiber 12001 (12000 W)
• Espesores máximos indicativos: acero / inox 12,7 mm; aluminio / latón / cobre 6 mm
• SmartGate descarga — Tamaño máx. pieza: 160 mm x 160 mm; Tamaño mín. pieza: 30 mm x 30 mm
• SortMaster Speed descarga — Tamaño máx. pieza: 2000 mm x 1500 mm; Tamaño mín. pieza: 90 mm x 60 mm
• Módulos de automatización estándar: SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Software / integración: TruTops Boost; interfaces OPC UA; Smart View
