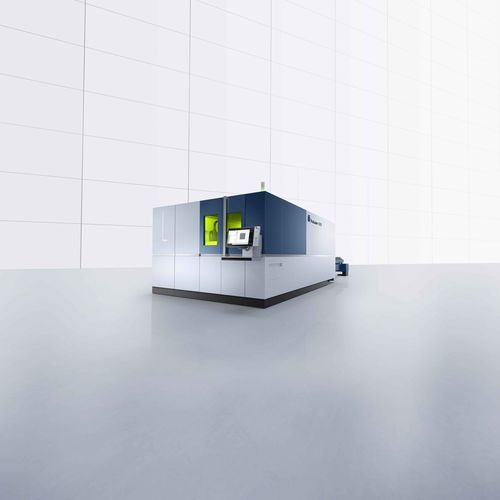

Máquina de corte láser 2D TruLaser 50 series

para metalde chapaCNC

Descripción
Los modelos TruLaser 5030 fiber, TruLaser 5040 fiber y TruLaser 5060 fiber son máquinas de corte por láser fibra 2D que combinan accionamientos dinámicos, procesos de corte avanzados y automatización modular. Admiten láseres TruFiber de estado sólido de hasta 24 kW para conseguir altas velocidades de avance, calidad de contorno reproducible y menor intervención del operario.

Características principales

• Costes de pieza mínimos – alta dinámica de máquina y accionamientos potentes para mecanizado eficiente de contornos complejos.
• Máxima potencia láser – hasta 24 kW (TruFiber 24001) para mayores velocidades de corte y control de proceso mediante Active Speed Control.
• Calidad de pieza consistente – BrightLine fiber y diseño de boquilla optimizado para bordes de corte de alta calidad y extracción fiable de piezas.
• Highspeed / Highspeed Eco – opciones de procesos y boquillas que aumentan el rendimiento y reducen el consumo de nitrógeno.
• Transmisión eficiente de potencia – integración de máquina y proceso que asegura la aplicación efectiva de la potencia láser sobre la chapa para alta productividad.
• Gestión de boquillas inteligente – cambiador de boquillas automatizado y Smart Nozzle Automation para mantener la condición de boquillas y lentes en operación automática.
• Manejo intuitivo – Touchpoint HMI para controles rápidos y sencillos.
• Capacidad formato grande – admite chapas hasta 6 × 2 m para piezas sobredimensionadas.
• Contornos finos en acero grueso – la función CoolLine permite cortes intrincados en acero estructural grueso.

Datos técnicos (selección)
Modelos: TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
Dimensiones (L×A×H): ejemplo 5030 — 9229 × 6145 × 2200 mm; 5040 — 11200 × 6373 × 2200 mm
Peso (máquina básica): 5030 — 11 700 kg; 5040 — 14 300 kg
Velocidad máxima simultánea: hasta 280 m/min
Zona de trabajo (X×Y): 5030 — 3000 × 1500 mm; 5040 — 4000 × 2000 mm; variantes 5060 disponibles
Peso pieza máx. (palet individual): hasta 3 300 kg con cambiador de palets de gran carga (según modelo)

Datos específicos del láser (ejemplos por TruFiber)
TruFiber 6001 — 6 000 W; acero hasta 25 mm (32 mm con pack); inoxidable hasta 25 mm (35 mm pack); aluminio hasta 25 mm; cobre/latón hasta 10 mm.
TruFiber 9001 — 9 000 W; acero hasta 30 mm; inoxidable hasta 40 mm; aluminio hasta 30 mm; cobre hasta 16 mm; latón hasta 12,7 mm.
TruFiber 12001 — 12 000 W; acero hasta 30 mm (50 mm pack); inoxidable hasta 40 mm (50 mm pack); aluminio hasta 30 mm (40 mm pack); cobre hasta 16 mm; latón hasta 12,7 mm.
TruFiber 24001 — 24 000 W; acero hasta 40 mm (60 mm pack); inoxidable hasta 40 mm (60 mm pack); aluminio hasta 40 mm; cobre hasta 16 mm; latón hasta 12,7 mm.

Valores de consumo (promedio en producción)
TruFiber 6001 ≈ 11 kW; TruFiber 9001 ≈ 14,5 kW; TruFiber 12001 ≈ 16 kW; TruFiber 24001 ≈ 27 kW.

Funciones y opciones

• BrightLine fiber, CoolLine, Highspeed / Highspeed Eco
• Active Speed Control, Smart Rerun, Nanojoints / Microjoints
• Smart Nozzle Automation, EdgeLine Bevel, PierceLine
• Paquetes de rendimiento, mezclador de gas integrado y opciones de cambiador de boquillas

Automatización e integración

• Automatización modular: LoadMaster, LiftMaster, SortMaster, Part Station
• Integración de almacenamiento (TruStore), interfaces OPC UA y ecosistema software TRUMPF (TruTops Boost, Smart View)
