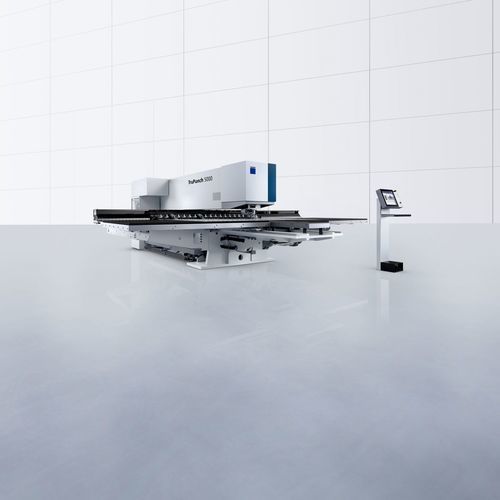

Punzonadora CNC TruPunch 5000

hidráulicapara metalpunzonado

Resumen
La TruPunch 5000 es una punzonadora industrial de alto rendimiento diseñada para producción en serie. Ofrece altas cadencias, fiabilidad de proceso y opciones de automatización modulares. Los accionamientos sin juego y el eje C de alta velocidad permiten roscado rápido y el mecanizado eficiente de contornos complejos. El accionamiento hidráulico permite punzonar hasta 1.600 golpes/min y marcados a velocidades muy elevadas; los componentes de automatización y las funciones inteligentes incrementan la productividad y la estabilidad del proceso.

Características destacadas

• Altas cadencias: punzonado hasta 1.600 golpes/min (según variante) y marcado hasta 2.800–3.000 golpes/min.
• Matriz activa (descendiente) para punzonado y conformado sin arañazos.
• Amplias opciones de automatización: SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Cambio rápido de útiles con ToolMaster Linear (gran capacidad de almacén; soporte de aprox. 90 útiles en configuración).
• Manejo delicado de la chapa con mordazas retráctiles y mesas de rodillos o cepillo.
• Funciones para la fiabilidad del proceso: Smart Punch Monitoring, reconocimiento del formato, enderezado integrado, Smart Load y Smart Unload.

Datos técnicos (extracto)
Formatos: grande / mediano. Anchura: 7610 mm / 6540 mm. Profundidad: 8171 mm / 7395 mm. Altura: 2072 mm / 2072 mm. Punzonado (E = 1 mm): 1350 1/min (grande) / 1600 1/min (mediano). Marcado: hasta 3000 1/min (valores de tabla; en el overview se citan 2.800–3.000 1/min). Recorrido punzonado X / Y: 3050 mm / 1550 mm (grande) ; 2500 mm / 1250 mm (mediano). Espesor máximo chapa: 8 mm. Peso máx. pieza: 280 kg (grande) / 200 kg (mediano). Fuerza máx. de punzonado: 220 kN. Tiempo de cambio MultiTool: 0,3 s. Útiles/mordazas: 21 / 4 (grande) ; 18 / 3 (mediano). Tamaños de evacuación: trampilla 500 x 500 mm; tolva fija 80 x 50 mm. Consumo medio: 0,5 kW (reposo) ; 9,5 kW (producción).

Aplicaciones

• Punzonado, embutición y marcado en alta producción para piezas complejas.
• Líneas automatizadas con carga, descarga y clasificación integradas.
• Piezas que requieren superficies sin arañazos o procesado sin rejilla residual.

Especificaciones

• Modelo: TruPunch 5000
• Fabricante: TRUMPF
• Categoría: máquinas de punzonado
• Velocidad de punzonado: hasta 1.600 1/min (según variante)
• Velocidad de marcado: hasta 2.800–3.000 1/min
• Formatos: grande y mediano
• Espesor máx. chapa: 8 mm
• Fuerza de punzonado máx.: 220 kN
• Automatización de útiles: ToolMaster Linear
• Cambio MultiTool: 0,3 s
• Opciones de automatización: SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Consumo medio (producción): 9,5 kW; reposo con auto-apagado: 0,5 kW
