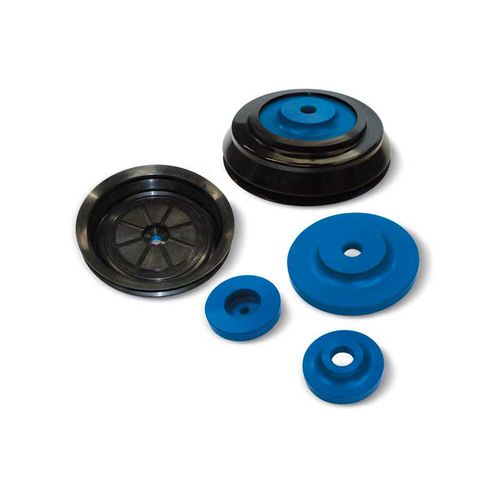

Ventosa de fuelle 0115055

rectangularredondaplana

Descripción general
Gama Vuototecnica de ventosas para sujeción, manipulación y cierre por vacío de objetos planos, cóncavos, convexos, flexibles o frágiles. Familias: redondas planas, de fuelle, elípticas, rectangulares, corona/Star, de espuma, SV (Star), Maxigrip, Vacupredator, ventosas Bernoulli, además de soportes, adaptadores y accesorios para automatización y líneas de packaging.

Características generales de las mezclas de goma

• Tabla de mezclas que incluye denominación comercial, sigla internacional, código Vuototecnica, ventajas/limitaciones, color, temperatura de trabajo, dureza, resistencia química, cumplimiento alimentario y usos típicos.

Ventosas con soportes (pequeños diámetros)

• Ventosas en forma de copa para piezas pequeñas con superficies planas o ligeramente curvadas. Diámetros 4–9 mm. Mezclas estándar: caucho natural (N), goma resistente a aceites (A), silicona (S). Montaje en frío sobre soportes de latón niquelado con perno roscado macho para sustitución rápida.
• Códigos de ejemplo: 010410, 010510, 010610, 010707, 010810.

Ventosas con soportes (10–45 mm)

• Formas tradicionales para 10–45 mm. Disponibles en N, A, S. Montables en frío sobre soportes de latón niquelado o aluminio anodizado adaptados al perfil de la ventosa; perno roscado macho. Mezclas especiales y soportes alternativos bajo pedido.
• Códigos por series disponibles para repuestos y pedidos.

Ventosas Star (serie SV)

• Serie SV para manipular objetos planos y flexibles sin deformarlos. Sectores de refuerzo internos crean una superficie de apoyo en forma de estrella combinando labio blando y base rígida. Se pueden montar con soportes de aluminio anodizado roscados macho o hembra.
• Modelos ejemplo: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR y variantes SV20–SV50.

Maxigrip (redondas planas y de fuelle)

• Diseñadas para robótica y automoción. Formas redondas/ovales, planas y con fuelle; labio exterior muy flexible y diseño interno para drenar aceite/agua, ofreciendo alto coeficiente de fricción sobre chapas aceitosas o vidrio húmedo.
• Fabricadas en compuesto BENZ (dureza 60–75°Sh, -40 a +170 °C) con soporte vulcanizado; amplia gama de accesorios y mezclas especiales bajo pedido.

Maxigrip elípticas

• Ventosas elípticas planas y con fuelle para superficies largas y estrechas (cajas de cartón, perfiles, pequeñas baldosas). Los fuelles se adaptan a planos no perpendiculares y corrigen irregularidades.

Ventosas para películas plásticas, flow packs y embalaje

• Serie para materiales finos y delicados. Labio muy fino y tacos internos que distribuyen el vacío y evitan deformaciones o aspirado del material. Se recomienda compuesto Para por su adherencia y suavidad en films y papel.

Ventosas redondas planas con soportes

• Para paneles de madera/plástico, vidrio fino, mármol, chapas frágiles y baldosas cerámicas. Labio bajo ligeramente inclinado; tacos internos reducen el volumen de succión y previenen deformaciones. Montaje en frío sobre soporte de aluminio anodizado y fijación con tuerca; orificio M8 para tornillo de fijación disponible en algunas series.

Ventosa para latas (ejemplo)

• Geometría para agarre de latas y superficies lisas ligeramente rugosas; labio que reduce volumen de aire para agarre/liberación rápidos. Montable en frío sobre soporte de aluminio anodizado.

Ventosas para baldosas cerámicas

• Labio fino y suave con superficie de apoyo a tacos para agarre en superficies muy rugosas como cerámica, vidrio y mármol. Montaje en frío sobre soportes de aluminio anodizado.

Ventosas con soporte vulcanizado

• Diseñadas para chapas moldeadas/embutidas (automoción). Labio rectificado para sellado inmediato; fabricadas en BENZ para resistir aceites que contienen cloro. Soporte en acero galvanizado vulcanizado en la ventosa para aplicaciones intensivas.

Ventosas planas vulcanizadas (heavy-duty)

• Vulcanizadas sobre soporte de acero con cara laberíntica para agarre de vidrios y mármoles frágiles; labio vertical interno en algunas series para superficies extremadamente rugosas.

Ventosas de goma espuma (GERANIUM / OF / NF)

• Goma espuma GERANIUM (OF) para superficies irregulares, con cara autoadhesiva para fijación rápida. NF neopreno recomendado para superficies lubricadas. Temperaturas OF: -40 a +80 °C; NF: -20 a +80 °C. Soportes normalmente en aluminio anodizado; tamaños grandes pueden tener orificio lateral para conexión de vacío.

Vacupredator (bolsas y envases flexibles)

• Diseñado para bolsas, sacos y envases flexibles; placa ranurada en aluminio anodizado y junta de goma espuma para seguir pliegues y evitar pérdidas perimetrales de vacío. Fuerza de elevación calculada para vacío mínimo -75 kPa con factor de seguridad 3.

VMG134 para baldosas estructuradas

• Para baldosas texturizadas: goma espuma de alta densidad disponible EPDM (SB) -40 a +130 °C, GERANIUM (OF) -40 a +80 °C, neopreno (NF) -20 a +80 °C. Lado autoadhesivo, soporte Anticorodal anodizado con 4 orificios y 2 conexiones de vacío selladas con juntas NBR. Elemento de espuma reemplazable.

Fuelle y fuelle reforzado (packaging, huevos, productos horneados)

• Fuelles que permiten rápida deformación y elevación ligera para separar capas y evitar pegado; versiones alimentarias disponibles. Fuelle para huevos con labio fino para agarre delicado sin rotura; versiones reforzadas evitan adherencia entre capas.

Ventosas con uno o dos fuelles y soporte vulcanizado (heavy duty)

• Fuelles que se pliegan durante la toma para elevar ligeramente la carga y evitar adherencia; disponibles con conectores macho/hembra y soportes vulcanizados o hexagonales con orificio M8 para grano calibrado.

Ventosas especiales y accesorios

• Formas especiales para resolver problemas concretos de agarre: CDs, etiquetas, hojas, chocolates, azulejos, piezas metálicas/plásticas pequeñas, films, etc. Soportes y adaptadores en latón niquelado, acero galvanizado o aluminio anodizado; adaptadores Gas–NPT y reducciones filetadas disponibles.

Ventosas Bernoulli

• Ventosas Bernoulli para manipulación sin contacto de objetos frágiles (oblea de semiconductores, discos de sílice, células solares, películas). Cuerpo de aluminio, disco empujador en acero inoxidable, separadores de silicona antiestática; conexiones de aire axiales/radiales y acoplador rápido incluidos.

Soportes, adaptadores y accesorios

• Amplia gama de soportes (latón niquelado, aluminio anodizado, acero galvanizado), tornillos con orificio calibrado para reducir sección de succión, adaptadores Gas–NPT, acoples, articulaciones y soportes antirrotación. Muchos soportes montables en frío adaptados al perfil interno de las ventosas.

Documentación

• Cada familia de producto incluye páginas de catálogo y fichas PDF con tablas de dimensiones, tablas de compuestos, códigos de producto y planos técnicos; archivos CAD disponibles bajo petición.

Características / especificaciones técnicas

• Compuestos estándar: caucho natural (N), goma antiaceite (A), silicona (S).
• Compuestos especiales: BENZ (60–75°Sh, -40 a +170 °C), GERANIUM (OF), NF neopreno para superficies rugosas.
• Tipos de espuma: OF -40 a +80 °C; NF -20 a +80 °C; SB (EPDM extra soft) -40 a +130 °C.
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado; espigas macho/hembra; algunos soportes vulcanizados a la ventosa.
• Accesorios: adaptadores (Gas↔métrico, NPT), tornillos con orificio calibrado, acoples, articulaciones, soportes antirrotación.
• Sectores: automoción, vidrio, mármol/granito, cerámica, packaging, alimentación, imprenta, metal, madera, plásticos, farmacia.
