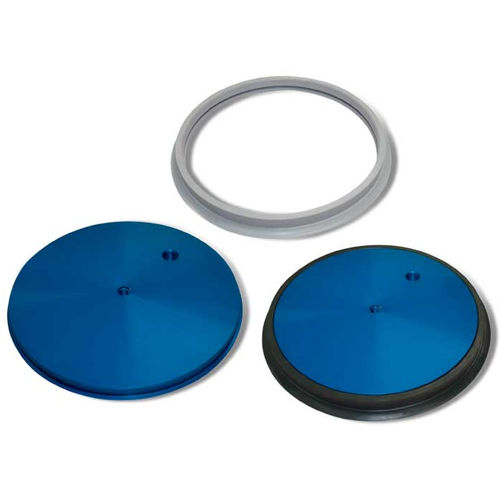

Ventosa redonda 0122010A

planade siliconade caucho

Descripción general
Página de categoría que presenta familias de ventosas, materiales, opciones de montaje y aplicaciones típicas para manipulación por vacío en entornos industriales. Incluye cuestionario de selección y PDFs técnicos descargables.

Compuestos de goma

• Compuestos estándar: caucho natural para (N), caucho resistente al aceite (A), silicona (S).
• Compuestos especiales: BENZ (resistente a cloro/aceite; dureza 60–75°Sh), GERANIUM (OF) espuma, NF neopreno espuma, EPDM (SB) extra blando.

Grupos de producto

• Ventosas con soportes (Ø 4–9 mm): forma de copa tradicional; montaje en frío sobre soporte latón niquelado; códigos ejemplo: 010410, 010510…
• Ventosas con soportes (Ø 10–45 mm): para piezas de mayor tamaño; soportes en latón o aluminio anodizado.
• Ventosas grandes (Ø 85 mm): soportes en aluminio anodizado; opción de agujero M8 roscado para reducir volumen aspirado.
• Ventosas Star (serie SV): superficie en estrella para objetos planos/flexibles.
• MAXIGRIP: ventosas redondas planas y de fuelle en compuesto BENZ para superficies aceitosas/húmedas; soportes vulcanizados.
• Ventosas elípticas Maxigrip: formas elípticas para superficies estrechas.
• Adaptadores y accesorios: reducciones en acero galvanizado, adaptadores AQ/MF, conversiones de rosca.
• Ventosas para packaging: labios finos y tacos internos para films y flow‑packs; compuesto Para recomendado.
• Ventosas planas con soportes: para paneles de madera/plástico, vidrio fino, mármol, chapas delicadas.
• Especiales: latas, baldosas cerámicas, ventosas de espuma para superficies rugosas, Vacupredator para bolsas, VMG134 para baldosas estructuradas, ventosas vulcanizadas para embutición.
• Bernoulli: ventosas sin contacto para wafers, celdas solares y láminas finas.

Soportes, montaje y accesorios

• Soportes: latón niquelado, aluminio anodizado, acero galvanizado; montados en frío o vulcanizados.
• Elementos de montaje: pasadores roscados macho/hembra, orificios centrales roscados (M8/M10), puertos laterales, soportes amortiguados por muelle, pasadores anti‑rotación.

Aplicaciones

• Usos típicos: vidrio, mármol, cerámica, paneles de madera, chapas metálicas (incluyendo aceitadas), packaging (flow‑pack, films), alimentación y farmacia (compuestos alimentarios disponibles), huevos, latas, baldosas estructuradas, electrónica.

Descargas y documentación técnica
Fichas técnicas, tablas de producto, dibujos, archivos CAD y PDFs de selección disponibles por familia de producto.

Especificaciones técnicas

• Ejemplos de rangos térmicos y dureza: BENZ -40 a +170 °C (60–75°Sh), GERANIUM OF -40 a +80 °C, NF neopreno -20 a +100 °C, SB (EPDM) -40 a +130 °C.
• Formas disponibles: plana, fuelle (simple/doble), elíptica, rectangular, cóncava, corona, star, vulcanizada, Bernoulli sin contacto.
• Cobertura: diámetros 4–85 mm y numerosas geometrías especiales con amplios códigos de producto.
