Ventosa elíptica Ventose

planaredondarectangular

Descripción general
Catálogo VUOTOTECNICA® de ventosas y accesorios para agarre, manipulación y sujeción por vacío de múltiples materiales y geometrías. Incluye ventosas copa, planas, de fuelle, elípticas, rectangulares, de espuma y formas especiales, además de soportes, adaptadores y accesorios para aplicaciones industriales (embalaje, vidrio, automoción, cerámica, electrónica, alimentación e industria general).

Características clave

• Amplias geometrías: copa, plana, fuelle, fuelle reforzado, doble/multi‑fuelle, serie estrella (SV), MAXIGRIP, borde circular, perfiles rectangulares/ellípticos y caras laberínticas.
• Compuestos: estándar (N = caucho natural, A = resistente a aceite, S = silicona) y especiales (BENZ, GERANIUM OF espuma, NF neopreno, EPDM SB) según necesidades térmicas/químicas.
• Soportes y accesorios: latón niquelado, aluminio anodizado, acero galvanizado, Anticorodal; espigas macho/hembra, orificios M8 calibrados, tomas laterales de vacío, bridas AQ y adaptadores (GAS↔NPT, métricos↔GAS).
• Usos típicos: manipulación de vidrio, mármol, cerámica, chapas, paneles pintados, embalaje (flow‑pack), films, botellas, latas, alimentos, azulejos texturados y sustratos delicados (Bernoulli para manipulación sin contacto).

Familias de producto seleccionadas

• Ventosas con soportes: formas clásicas en un amplio rango de diámetros, montaje en frío sobre soportes de latón niquelado o aluminio anodizado con perno roscado para cambio rápido.
• Ventosas con soporte vulcanizado: soporte metálico vulcanizado en la ventosa para aplicaciones de alta exigencia; compuesto BENZ para resistencia a aceites/cloro.
• Star Vacuum (serie SV): superficie con refuerzo en estrella que permite manipular objetos planos y flexibles sin deformación; fijaciones macho/hembra disponibles.
• MAXIGRIP: para robótica/automoción; planas o de fuelle, redondas u ovales; opción BENZ para amplio rango térmico y resistencia a aceite/agua.
• Ventosas para embalaje y películas finas: labios muy finos y taquetes internos para repartir vacío y evitar deformación de films y bolsas; compuesto Para recomendado para plástico/papel.
• Ventosas de goma espuma (GERANIUM, NF): versiones de alta densidad o celdas abiertas para superficies muy rugosas; láminas/ tiras autoadhesivas para fijación.
• Vacupredator: ventosas para bolsas y contenedores flexibles con placa ranurada y junta de espuma que admite pliegues y asegura sellado.
• VMG134 para azulejos estructurados: ventosa de espuma de alta densidad con soporte Anticorodal, doble conexión de vacío y cara autoadhesiva para superficies texturadas.
• Fuelles y multi‑fuelle: adaptación a superficies irregulares, compensación de errores de planitud y separación hoja a hoja en líneas de packaging.
• Planas, laberinto y corona circular: para cargas pesadas, láminas frágiles y piezas con orificio central (discos, poleas); elección de compuesto según la aplicación.
• Ventosas Bernoulli: manipulación sin contacto mediante aire para sustratos muy delicados o ligeros (oblea, células solares, films).

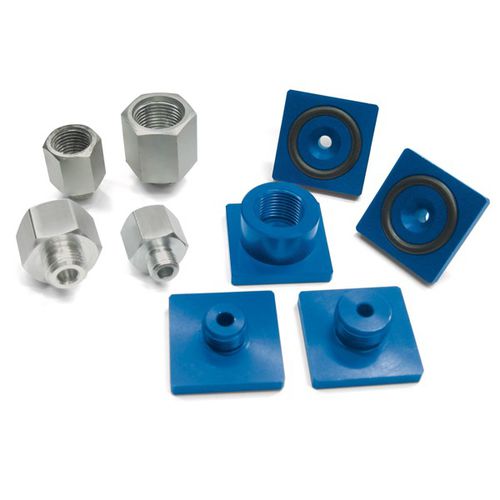

• Accesorios: amplia gama de adaptadores, reducciones roscadas, bridas AQ para robótica, filtros, juntas O‑ring y tornillos calibrados para ajustar la zona de succión.

Documentación
Fichas técnicas PDF y archivos CAD disponibles por familia de producto (dimensiones, datos de compuestos, códigos y listas de accesorios).

Especificaciones técnicas

• Compuestos estándar: N (caucho natural), A (resistente a aceite), S (silicona).
• BENZ: dureza 60–75°Sh, temperatura de servicio aprox. -40°C a +170°C, alta resistencia al desgaste y a aceites.
• Geranium OF: espuma de celda abierta, -40°C a +80°C; NF neopreno: celda cerrada, -20°C a +80/100°C; EPDM SB: -40°C a +130°C.
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado, Anticorodal.
• Montaje: espigas macho/hembra, orificios M8 para tornillos calibrados, tomas laterales de vacío; adaptadores GAS↔NPT y bridas AQ para integración robótica.
• Familias especiales: Bernoulli para manipulación sin contacto, ventosas autoblocantes y ventosas de sujeción con tolerancia ±0,05 mm para procesado de vidrio.
