Descripción general
Gama industrial de ventosas para manipulación automatizada: planas, de fuelle, elípticas, en forma de copa, de espuma y tipos Bernoulli. Disponibles con soportes montables en frío o soportes vulcanizados para integración en pinzas robóticas y sistemas pick‑and‑place.

Materiales y compuestos
Compuestos estándar y especiales con rangos de temperatura y resistencia química definidos: caucho natural (N), goma resistente al aceite (A), silicona (S), BENZ (alta resistencia a cloro/aceites), espumas (GERANIUM/OF, NF neopreno, SB EPDM). Seleccione el compuesto según la superficie, la exposición a aceites y la temperatura de trabajo.

Tipos — pequeños diámetros (4–9 mm)
Ventosas en forma de copa para piezas pequeñas y superficies ligeramente convexas/concavas; montaje en frío sobre soportes de latón niquelado o aluminio anodizado. Repuesto sencillo solicitando la ventosa en el compuesto requerido.

• Códigos ejemplo: 010410, 010510, 010610, 010707

Tipos — diámetros medios (10–45 mm)
Función similar para piezas de mayor tamaño; soportes habitualmente en latón niquelado o aluminio anodizado; pernos roscados macho/hembra para montaje en automatismos.

• Códigos ejemplo: 011010, 011510, 012210, 014515

Grandes (≈85 mm)
Ventosas de gran diámetro para manipulación de paneles (vidrio, mármol, madera). Soportes conformados y tornillo prisionero opcional para reducir volumen de aspiración.

• Códigos ejemplo: 018510, 088510, 0008136

Ventosas Star (serie SV)
Sectores de refuerzo internos con forma de estrella para manipular objetos planos y flexibles (cartón, láminas) minimizando deformaciones: labio adaptable y zonas de apoyo reforzadas. Disponibles con soportes roscados macho o hembra.

• Códigos ejemplo: SV20SR, SV25SR, SV30SR, SV40SR

Maxigrip — circulares planas y de fuelle
Diseñadas para alto coeficiente de fricción sobre superficies aceitosas o húmedas (robótica/automoción). Soporte vulcanizado; compuesto BENZ de serie (60–75 °Sh; −40 a +170 °C) con buena resistencia a la abrasión, agua y aceites.

• Códigos ejemplo: VRP40A, VRP60A, VRS80, VRS100

Maxigrip — elípticas
Ventosas elípticas para superficies largas y estrechas (cajas, perfiles, pequeñas baldosas); los fuelles compensan desalineaciones en el plano de agarre.

• Códigos ejemplo: VEP3060, VEP50100, VES4080

Adaptadores y accesorios Maxigrip
Reducciones de acero galvanizado, adaptadores AQ en aluminio con brida cuadrada y junta integrada para sistemas robóticos; adaptaciones rápidas de roscas (gas ↔ métrica, NPT) y tornillos con orificio calibrado para reducir la sección de aspiración.

• Códigos adaptadores: 0008215, 0008216, 0008220

Ventosas para embalaje y film
Séries para materiales finos y delicados (film plástico, flow‑pack): labio muy fino y tacos internos para distribuir el vacío y evitar deformación. Se recomienda compuesto Para para embalaje delicado.

• Códigos ejemplo: 011409, 081409F, 011410

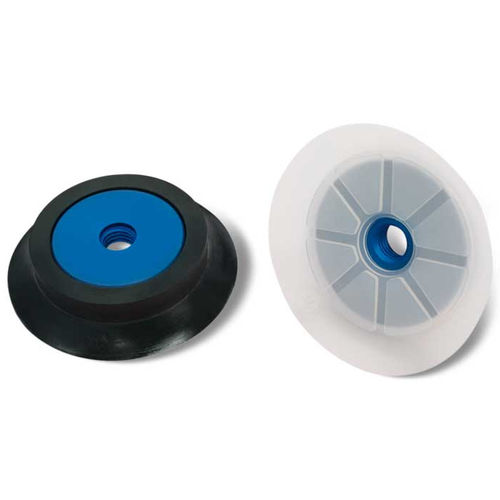

Ventosas planas con soporte
Labio bajo ligeramente inclinado y tacos interiores para reducir volumen de aire y evitar deformaciones; montadas en frío sobre soporte de aluminio anodizado y bloqueadas por anilla — aptas para paneles, vidrio fino y baldosas.

• Códigos ejemplo: 017624, 0111024, 0008112

Espuma & series especiales
Compuestos en espuma (GERANIUM/OF, NF neopreno, SB EPDM) para superficies muy rugosas o irregulares; cara autoadhesiva para fijación rápida. Seleccionar densidad y compuesto según perfil y temperatura.

• Códigos ejemplo: LGS10OF, LGS20OF, LGS10SB

Vacupredator (contenedores flexibles)
Diseñadas para bolsas y envases flexibles: cuerpo en aluminio anodizado, placa ranurada interior y junta de espuma para adaptarse a pliegues y prevenir fugas. Fuerza de levantamiento calculada para vacío ≥ −75 kPa con factor de seguridad 3.

• Códigos ejemplo: VP12OF1015, VP22OF1515

VMG134 para baldosas estructuradas
Goma espuma de alta densidad mantiene elasticidad tras muchos ciclos; disponible en EPDM (SB), GERANIUM (OF) y NF neopreno; lado autoadhesivo y soporte Anticorodal anodizado con orificios de fijación y conexiones selladas.

• Códigos ejemplo: VMG134, 01134134

Ventosas vulcanizadas en soporte (cargas pesadas / automoción)
Ventosas vulcanizadas a soportes de acero galvanizado o aluminio para cargas elevadas y procesos de conformado. Compuesto BENZ recomendado para resistencia a aceites/cloro; múltiples variantes con conexiones centrales/laterales y amortiguación.

• Códigos ejemplo: 085040, 087540, 0810040

Formas especiales y Bernoulli
Amplia gama de formas (corona, rectangular, cóncava, fuelle reforzado, doble fuelle) para resolver problemas específicos de agarre; Bernoulli para manipulación sin contacto de piezas frágiles (placas, películas, células solares).

• Códigos representativos: 012406S, 013106S, BEC20, BEC40

Documentación y asistencia
Fichas técnicas y catálogos PDF disponibles por serie con tablas de dimensiones, recomendaciones de compuestos y listas de referencias.

Especificaciones técnicas

• Compuestos estándar: caucho natural (N), caucho resistente al aceite (A), silicona (S).
• Compuestos especiales: BENZ (60–75 °Sh; −40 → +170 °C), GERANIUM (OF foam −40 → +80 °C), NF neopreno (−20 → +80 °C), SB EPDM (−40 → +130 °C).
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado; montaje en frío o vulcanizado; pernos fileteados mâle/femelle, orificios M8/M10, conexiones laterales.
• Funciones: tacos internos para reducir volumen de aire, caras laberínticas para aumentar fricción, lados autoadhesivos, fuelles para adaptación y liberación rápida.
• Aplicaciones: vidrio, mármol, cerámica, chapas metálicas, film plástico, packaging, semiconductores delicados, baldosas texturizadas, botellas y tubos.
