Ventosa de fuelle Ventose

planaelípticaovalada

Descripción general
Gama completa VUOTOTECNICA de ventosas de vacío y accesorios para sujeción, manipulación y bloqueo de superficies planas, convexas, cóncavas e irregulares. Familias principales: copas, fuelles, elípticas, serie STAR (SV), MAXIGRIP, VMG134, ventosas vulcanizadas, goma espuma y series específicas para embalaje, alimentación y piezas frágiles.

Características generales de las mezclas
Tabla comparativa con siglas comerciales, propiedades, rangos de temperatura, dureza, resistencia química y aptitud alimentaria. Mezclas estándar: N (caucho natural), A (goma resistente al aceite), S (silicona). Mezclas especiales: BENZ, GERANIUM (OF), NF (neopreno espuma), SB (EPDM espuma).

Ventosas con soportes (diámetros pequeños)
Copas tradicionales para piezas pequeñas con superficies planas o ligeramente curvadas. Diámetros típicos 4–9 mm. Montaje en frío sobre soportes de latón niquelado o aluminio anodizado con pasador roscado; recambio sencillo.

• Códigos de ejemplo: 010410, 010510, 010610, 010707, 010810, 010907S, 000801

Ventosas con soportes (10–45 mm)
Ampliamente utilizadas para superficies planas o ligeramente convexas/concavas. Diámetros 10–45 mm. Soportes en latón niquelado o aluminio anodizado; posibilidad de mezclas especiales bajo pedido.

• Códigos de ejemplo: 011010, 011210, 011510, 011810, 012010, 012210

Ventosas Star (serie SV)
Serie SV para manipular objetos planos y flexibles sin deformarlos. Sectores de refuerzo interiores crean una superficie de apoyo en forma de estrella: labio flexible y zonas reforzadas para estabilidad. Montables en soportes de aluminio anodizado con rosca macho/hembra.

• Códigos de ejemplo: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR

Maxigrip cups
Diseñadas para aplicaciones robóticas y automoción: redondas/ovales, planas o con fuelle, a menudo con soporte vulcanizado. Mescla BENZ con alta resistencia a aceites/cloro y amplia temperatura de trabajo (≈ -40 a +170 °C); diseño que facilita la sujeción en superficies aceitosas o húmedas.

• Códigos de ejemplo: VRP40A, VRP50A, VRP60A, VRP80A, VRP100A

Ventosas para embalaje y films
Séries para objetos finos y ligeros (bolsas plásticas/papel, flow‑pack). Labio fino y tacos internos que distribuyen la depresión para evitar deformaciones. Mezcla Para recomendada para adherencia delicada.

• Códigos de ejemplo: 011409, 0008240, 081409, 081410

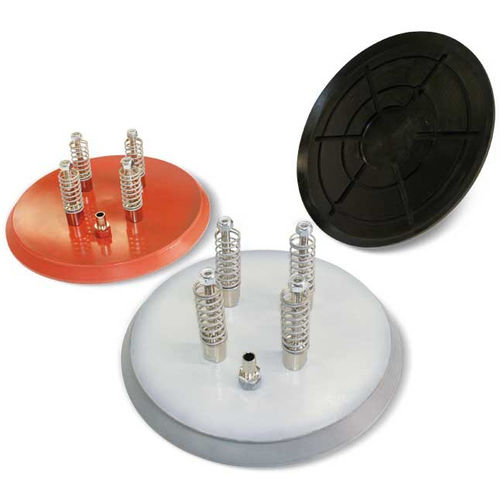

Ventosas planas y con relieves
Para paneles de madera/plástico, vidrio fino, mármol y cerámica. Labio bajo ligeramente inclinado y relieves internos que reducen el volumen de aire a aspirar y evitan deslizamientos. Montaje en frío sobre soporte de aluminio anodizado; bloqueo por tuerca disponible.

• Códigos de ejemplo: 017624, 019024, 0111024, 0115036

Ventosas vulcanizadas sobre soporte
Uso frecuente en automoción para chapas embutidas/moldeadas. Labio rectificado para sujeción inmediata y cierre de vacío; soporte en acero galvanizado vulcanizado en la ventosa. BENZ recomendado para resistir aceites de embutición.

• Códigos de ejemplo: 085040, 087540, 0810040, 0810050

Goma espuma (GERANIUM / NF neopreno)
Ventosas de espuma para superficies muy rugosas que mantienen elasticidad tras numerosos ciclos. Disponibles con cara autoadhesiva para fijación rápida. Rangos de temperatura indicativos: GERANIUM (OF) -40 a +80 °C; NF neopreno -20 a +80 °C.

• Códigos de ejemplo: 014215, 016415, 019215, 0008147

Vacupredator y ventosas para bolsas/contenedores flexibles
Para sujeción de bolsas, sacos y contenedores flexibles: cuerpo en aluminio anodizado con placa interior ranurada y junta de espuma para adaptarse a pliegues y evitar pérdidas de vacío perimetrales. Fuerza calculada para -75 kPa mínimo y factor de seguridad 3.

• Códigos de ejemplo: VP12OF1015, VP22OF1515, VP0612OF1015

VMG134 — ventosa para baldosas estructuradas
Ventosa de espuma de alta densidad para baldosas texturadas, soporte Anticorodal anodizado, cara autoadhesiva, 4 orificios de fijación y 2 conexiones de vacío selladas; disponible en EPDM (SB), GERANIUM (OF) y NF.

• Códigos de ejemplo: 01134134, VMG134, 0008479

Fuelle, fuelle reforzado y multi‑fuelle
Modelos con fuelles para compensar variaciones de altura, agarre en superficies inclinadas o objetos delicados (bollería, huevos). Fuelles dobles/ reforzados para embalaje pesado; versiones a frío o vulcanizadas.

• Códigos de ejemplo: 012030S, 013045S, 014055S, 015065S

Soportes, adaptadores y accesorios
Amplia gama de soportes (latón niquelado, aluminio anodizado, acero galvanizado), adaptadores (GAS↔métrico, NPT), tornillos de fijación con orificio calibrado, soportes antideslizantes, filtros y juntas. Diseñados para empalmar con el perfil interno de las ventosas y ofrecer conexiones axiales macho/hembra.

• Códigos accesorios de ejemplo: 000801, 000802, 000803, 000804, 0008215

Ventosas especiales y aplicaciones específicas
Formas y series para necesidades sectoriales: manejo de huevos, discos de lijado, ventosas de precisión para vidrio, soluciones Bernoulli para oblea/folias delicadas y realizaciones su medida según requerimientos.

Características / especificaciones técnicas

• Tipos: copa, plana, fuelle, elíptica, estrella (SV), MAXIGRIP, Vacupredator, Bernoulli, autodesbloqueante, especiales.
• Mezclas habituales: N (natural), A (anti‑aceite), S (silicona); BENZ, GERANIUM (OF), NF, SB para usos específicos.
• Rangos ejemplo: BENZ hasta +170 °C; EPDM SB hasta +130 °C; GERANIUM OF -40 a +80 °C; NF neopreno -20 a +80/100 °C según composición.
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado, Anticorodal.
• Fijaciones y accesorios: pasadores/roscas mâcho/hembra, reducciones, adaptadores AQ, juntas articuladas, O‑rings NBR.
• Aplicaciones típicas: automoción, vidrio/mármol, embalaje, alimentario, electrónica, cerámica, chapas metálicas.
