Ventosa de fuelle VMG134

ovaladarectangularcircular

Resumen de la categoría
Catálogo y fichas técnicas de ventosas de vacío para sujeción y manipulación industrial: diferentes formas (copa, plana, elíptica, de fuelle, cóncava, coronas), soportes (latón niquelado, aluminio anodizado, acero galvanizado), mezclas de goma estándar y especiales, accesorios (reducciones, adaptadores, juntas articuladas, tuercas con orificio calibrado) y placas/bandas de goma espuma para fabricación de ventosas a medida.

Características generales de las mezclas de goma
Una tabla con todas las mezclas de goma utilizadas para las ventosas: denominación comercial, sigla internacional, sigla Vuototecnica, características positivas y negativas, color, temperatura de empleo, dureza, resistencia química, normas alimentarias y ejemplos de uso. Incluye descripción detallada por compuestos y guía de aplicación.

Cuestionario ventosas
Formulario para dimensionar manipuladores con ventosas: recoger información y dibujo del producto a manipular para determinar la ventosa más adecuada.

Ventosas con sus respectivos soportes (diámetros 4–9 mm)
Ventosas con forma de copa para objetos pequeños con superficie plana, ligeramente convexa o cóncava. Diámetros entre 4 y 9 mm. Disponibles en mezclas estándar: caucho natural (N), goma antiaceite (A) y silicona (S). Se pueden montar en frío en soporte de latón niquelado. Sustitución sencilla por repuesto según tabla. Posibilidad de mezclas especiales y soportes en otros materiales para pedidos mínimos.
Códigos de producto: 010410 010510 010610 010707 010810 010907S 000801 000802 080410 080510 080610 080707 080810 080907S

Ventosas con sus respectivos soportes (diámetros 10–45 mm)
Ventosas copa para sujeción y manipulación de objetos con superficies planas o ligeramente curvas. Diámetros 10–45 mm. Disponibles en mezclas estándar N, A, S. Montaje en frío en soportes de latón niquelado o aluminio anodizado. Soporte con perno roscado macho. Reposición fácil solicitando la ventosa indicada en la tabla. Posibilidad de mezclas especiales y soportes alternativos para cantidades mínimas.
Códigos de producto: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 ...

Ventosas para diámetro 85 mm
Ventosas de amplio uso, diámetro 85 mm, disponibles en mezclas estándar N, A, S. Soporte de aluminio anodizado; algunas versiones con orificio roscado M8 para tornillo prisionero con orificio calibrado para reducir aire aspirado. Sustitución por repuesto sencillo. Posibilidad de mezclas especiales y soportes distintos bajo pedido.
Códigos de producto: 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526

Ventosas Star (serie SV)
Serie SV (STAR VACUUM): diseñadas para manipulación sin deformación de objetos planos y flexibles (separadores de cartón, láminas finas). Superficie de apoyo con forma de estrella (refuerzos internos) que combina labio de agarre flexible y base rígida. Pueden incluir soporte metálico de aluminio anodizado, roscado macho o hembra.
Códigos de producto: SV20SR SV25SR SV30SR SV40SR SV50SR 0008132 0008133 0008134 0008135 0008141 0008142 SV20 SV25 SV30 SV40 SV50 SV20F SV25F SV30F SV40F SV50F

Maxigrip cups
Ventosas redondas y elípticas, planas y de fuelle, con soporte. Diseñadas como alternativa para el sector robótico-automoción: gran flexibilidad del labio combinada con ventosa de fuelle para adaptarse a superficies planas, cóncavas y convexas sin deformar objetos frágiles. Superficie interna diseñada para alto coeficiente de fricción y drenaje de aceite/agua, adecuada para placas aceitosas o mojadas.
Compuesto exclusivo BENZ (estándar para MAXIGRIP): dureza 60÷75 °Sh, temperatura de trabajo −40 a +170 °C, antimanchas, excelente resistencia a abrasión, agua y aceites de prensado que contengan cloro. Soporte de fijación vulcanizado; amplia gama de accesorios (reducciones, acoplamientos, adaptadores, juntas articuladas). Posibilidad de otras mezclas bajo pedido.
Códigos de producto: VRP40A VRP50A VRP60A VRP80A VRP100A VRP125A VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

Reducciones y accesorios para Maxigrip
Accesorios estándar: reducciones en acero galvanizado para transformar conexiones roscadas, sede hexagonal interna para facilitar enroscado, adaptadores AQ (aluminio anodizado) con brida cuadrada y conexiones macho/hembra para sistemas robotizados, juntas integradas para estanqueidad.
Códigos de producto: 0008215 0008216 0008217 ...

Ventosas para sujeción de películas plásticas y embalaje (flow pack)
Serie diseñada para manipulación de objetos finos, ligeros y delicados (bolsas de plástico, papel). Labio muy fino que se adapta a variaciones de forma; tacos internos distribuyen el vacío uniformemente para evitar deformación de materiales finos. Recomendado compuesto de caucho de Para para mejor adherencia delicada.
Códigos de producto: 011409 0008239 0008240 081409 081409F 011410 ...

Ventosas redondas planas y variantes (para madera, vidrio, mármol, cerámica)
Diseñadas para sujeción de paneles, placas de mármol/granito, vidrio fino, baldosas cerámicas. Labio inclinado/ligeramente bajo y grueso para evitar deslizamiento; resaltes internos para reducir volumen de aire y evitar deformación. Montaje en frío en soportes de aluminio anodizado; reposición por ventosa indicada en tabla. Disponible en mezclas estándar y especiales bajo pedido.
Códigos de producto: 017624 019024 0111024 0115036 0008108 0008110 ...

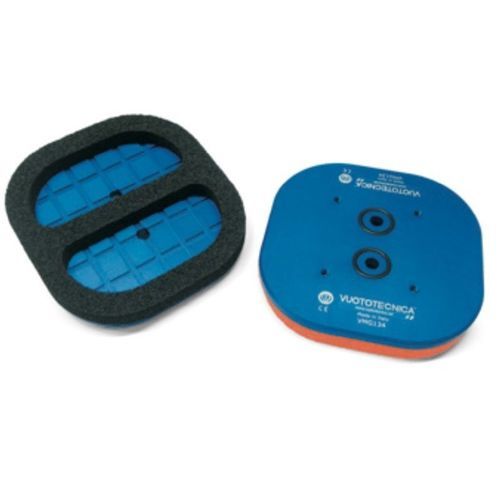

Ventosa VMG134 para baldosas estructuradas
Ventosa específica para máquinas clasificadoras de baldosas estructuradas. Fabricada en goma esponjosa de alta densidad; mantiene elasticidad tras numerosos ciclos. Tres compuestos disponibles: EPDM (SB) resistente −40 °C a +130 °C; Geranio (OF) −40 °C a +80 °C; neopreno (NF) −20 °C a +80 °C. Un lado autoadhesivo para fijación rápida. Soporte en Anticorodal anodizado; cuatro orificios de fijación y dos conexiones de vacío selladas con juntas O-Ring de NBR. Mantenimiento sencillo (sustitución de la goma esponjosa autoadhesiva).
Códigos de producto: 01134134 VMG134 0008479

Ventosas vulcanizadas y para automoción
Ventosas vulcanizadas (soporte vulcanizado en la ventosa) diseñadas para sujeción de chapas estampadas o prensadas (sector automovilístico). Mezcla BENZ para soportar aceites con cloro. Soportes en acero galvanizado; pueden suministrarse en otras mezclas y materiales bajo pedido.
Códigos de producto: 085040 085040GRB 087540 087540GRB 087540GRN ...

Placas y bandas de goma espuma OF / SB / NF
Goma espuma OF (GERANIO): autoadhesiva por un lado; temperatura de trabajo −40 °C a +80 °C; buena compresión y alargamiento hasta 350%; escasa resistencia a aceites, ozono y fuego. Placas SB (EPDM, extra suave) para sistemas OCTOPUS: color negro, estructura celular abierta, temperatura de trabajo −40 °C a +130 °C; gran adaptabilidad. Goma espuma NF (neopreno): estructura celular cerrada, mayor resistencia a compresión y productos petrolíferos, temperatura −40 °C a +100 °C; desaconsejada para uso alimentario.
Códigos de producto: LGS10OF LGS15OF ... / LGS10SB ... / LGS10NF ...

Ventosas Vacupredator para bolsas, sacos y recipientes flexibles
Ventosas para sujetar envases flexibles de papel o plástico que contienen polvos, granulados o líquidos. Construcción en aluminio anodizado con placa ranurada interior y junta de goma espuma especial para evitar pérdidas de vacío perimetrales. Recomendadas para envases flow-pack, bolsas de golosinas, sacos de granulados; cálculo de fuerza de elevación basado en vacío mínimo −75 kPa, superficie de junta y coeficiente de seguridad 3.
Códigos de producto: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 ...

Ventosas de fuelle y multi-fuelle
Ventosas de fuelle (uno o más fuelles) para hojear y separar hojas, compensar errores de planicidad y sujeción de superficies inclinadas. Recomendadas para alimentos horneados, bolsas, envases flow-pack y embalaje pesado. Disponibles en mezclas para uso alimentario y en versiones con soportes macho/hembra o discos de mayor tamaño. Pueden montarse en frío en soportes; opción de versiones vulcanizadas en soporte.
Códigos de producto: 012030S 013045S 014055S 015065S ... / 013527 015240 0008394 ... (doble fuelle)

Ventosas para manipulación de huevos
Ventosas de fuelle específicamente diseñadas para adaptarse a la forma del huevo, labio delgado para agarre delicado y fuelle para compensar diferencias de altura, reduciendo daños y roturas. Disponibles en silicona o caucho de Para.
Códigos de producto: 013550 014080 014290N

Ventosas especiales y accesorios diversos
Amplia gama de ventosas especiales (formas variadas) para CD, etiquetas, chocolates, galletas, piezas metálicas pequeñas, cartulinas, etc. Soportes en latón niquelado o aluminio anodizado con perno central roscado. Disponibilidad de adaptadores gas-NPT, tuercas roscadas con orificio calibrado para reducir sección de aspiración, reducciones y soportes autobloqueantes con desbloqueo por tracción.
Códigos de producto representativos: 010713 010807S 011108S 011409 011410 ... / adaptadores y reducciones: 0008259 0008260 ...

Placas especiales y servicios
Cortes personalizados de placas de goma espuma y ventosas a medida disponibles bajo solicitud y con cantidades mínimas a definir.

características / especificaciones técnicas

• Mezclas estándar: caucho natural (N), goma antiaceite (A), silicona (S).
• Compuesto BENZ (MAXIGRIP): dureza 60÷75 °Sh; temperatura de funcionamiento −40 a +170 °C; resistencia a abrasión, agua y aceites de prensado con cloro; antimanchas.
• Goma espuma GERANIO (OF): temperatura de trabajo −40 a +80 °C; buena elasticidad y resistencia a la compresión; lado autoadhesivo para fijación.
• Goma espuma neopreno (NF): temperatura de trabajo −20 a +80 °C (o hasta +100 °C según formulación); mayor resistencia a productos petrolíferos y ozono; menos elástica.
• Goma espuma extra suave SB (EPDM): temperatura de trabajo −40 a +130 °C; estructura celular abierta; adecuada para OCTOPUS.
• Ventosas Vacupredator: cálculo de fuerza con vacío mínimo −75 kPa y coeficiente de seguridad 3.
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado; secciones roscadas macho/hembra y opciones con orificio M8 para tornillo prisionero con orificio calibrado.
• Montaje: muchas ventosas adheribles en frío (sin colas) en sus soportes; disponibilidad de versiones vulcanizadas para aplicaciones industriales pesadas.
• Accesorios: reducciones gas↔métrica, adaptadores AQ con junta integrada, tuercas con orificio calibrado, juntas articuladas regulables.
• Aplicaciones: robótica, automoción, embalaje, vidrio, mármol, madera, cerámica, manipulación de alimentos (versiones alimentarias disponibles), envases flexibles, manipulación de piezas frágiles (semiconductores, celdas solares).
