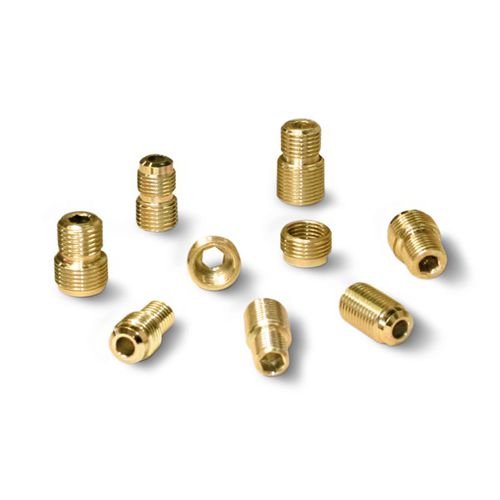

Reductor macho-hembra roscado 0008215

de reducciónde acero

Descripción general
Gama completa de ventosas y accesorios para sujeción, manipulación y sujeción de materiales diversos (vidrio, chapas, mármol, cerámica, madera, cartón, films plásticos, flow-pack, bolsas, objetos delicados, huevos, embalajes, etc.). Familias de producto: copas, planas, fuelles, elípticas, rectangulares, cóncavas, reforzadas, espuma, serie STAR (SV), Maxigrip, Vacupredator, VMG134 para baldosas texturadas y ventosas sin contacto tipo Bernoulli.

Características generales de las mezclas de goma
Tabla con características de las mezclas: denominación comercial, sigla internacional, sigla Vuototecnica, ventajas e inconvenientes, color, temperatura de uso, dureza, resistencia química, conformidad alimentaria y ejemplos de uso.

Cuestionario ventosas
Formulario para dimensionar correctamente un manipulador de ventosas: recoge características de la carga y restricciones de manipulación, y recomienda enviar un plano o muestra para selección precisa de la ventosa.

Ventosas con soportes (diámetros pequeños)

• Ventosas con forma de copa para objetos pequeños con superficies planas, ligeramente cóncavas o convexas.
• Diámetros 4–9 mm en compuestos estándar: caucho natural (N), goma resistente al aceite (A) y silicona (S).
• Montaje en frío sobre soportes de latón niquelado con pasador roscado macho; fácil reemplazo de repuestos.

Ventosas con soportes (10–45 mm)

• Ventosas montadas en soportes de latón niquelado o aluminio anodizado; diámetros 10–45 mm en compuestos N, A, S.
• Soportes con pasador roscado macho; reemplazo sencillo; compuestos especiales bajo pedido (cantidades mínimas).

Ventosas Star (serie SV)

• Sistema SV diseñado para objetos planos y flexibles (separadores de cartón, láminas finas) con sectores internos en forma de estrella que proporcionan estabilidad y adaptación.
• Combina labio flexible y superficie de apoyo reforzada; montaje en soporte de aluminio anodizado roscado macho o hembra.

Maxigrip

• Diseñadas para robótica/automoción; formatos redondos/elípticos, planas o con fuelle; soporte vulcanizado.
• Labio exterior flexible y geometría interna que facilita el drenaje de aceite/agua; alto coeficiente de fricción en superficies aceitosas o mojadas.
• Composición BENZ: dureza 60–75°Sh, temperatura de trabajo -40 a +170 °C; resistente a manchas, abrasión, agua y aceites clorados.

Elípticas Maxigrip y accesorios

• Ventosas elípticas planas y de fuelle para cajas y perfiles estrechos (series VEP, VES).
• Adaptadores y accesorios en acero galvanizado o aluminio anodizado para instalaciones robóticas; alojamiento hexagonal interno para un enroscado sencillo.

Ventosas para embalaje (films, flow-pack)

• Series para objetos finos y delicados (bolsas plásticas/papel); labio muy fino y tacones internos para distribuir el vacío y evitar deformaciones.
• Compuesto Para recomendado para mejor adhesión en plásticos/papel.

Planas, con tacos y para paneles/vidrio/mármol

• Diseñadas para evitar deslizamientos; tacos internos reducen volumen de aire y previenen deformaciones.
• Montaje en frío sobre soportes de aluminio anodizado fijados con tuerca; algunos modelos incluyen orificio M8 para tornillo prisionero que reduce el volumen de succión.

VMG134 para baldosas texturadas

• Solución en espuma de alta densidad para baldosas texturadas; mantiene elasticidad después de ciclos. Compuestos disponibles: EPDM (SB) -40/+130 °C, GERANIUM (OF) -40/+80 °C, Neopreno (NF) -20/+80 °C.
• Lado autoadhesivo para fijación al soporte; soporte en Anticorodal anodizado con orificios y tomas de vacío selladas con O-rings NBR.

Ventosas vulcanizadas en soporte (BENZ)

• Para chapas embutidas y sector automoción; labio rectificado para cierre inmediato; mezcla BENZ resistente a aceites clorados.
• Soporte en acero galvanizado vulcanizado a la ventosa; otros compuestos bajo pedido.

Espuma de caucho (GERANIUM / OF y NF neopreno)

• GERANIUM (OF): adaptación a superficies muy rugosas, elasticidad duradera, temp. -40/+80 °C; lado autoadhesivo.
• NF neopreno: estructura celular cerrada, mayor resistencia a compresión y a superficies lubricadas, temp. -20/+100 °C; no recomendado para uso alimentario.

Vacupredator

• Diseñadas para bolsas y envases flexibles; cuerpo en aluminio anodizado con placa ranurada y junta de espuma que evita pérdidas perimetrales de vacío en envases plegados.
• Fuerza de elevación calculada para vacío mínimo -75 kPa con factor de seguridad 3.

Fuelles, fuelles reforzados, doble fuelle y ventosas para huevos

• Fuelles: gran flexibilidad y compensación de irregularidades; aptas para panadería, embalaje, huevos y objetos delicados; versiones para uso alimentario disponibles.
• Versiones reforzadas y dobles para separación rápida y cargas elevadas; ventosas para huevos con labio fino para manipulación sin marcas.

Planas y vulcanizadas para cargas pesadas

• Para elevación de cargas pesadas; caras en laberinto para manejo de láminas finas sin flexión.
• Versiones con labio vertical interior para superficies muy rugosas; soportes con orificio central roscado y toma de vacío lateral; algunas integran pasadores/muelles para guiado y amortiguación.

Circulares, rectangulares y elípticas

• Circulares con reborde para piezas con agujero central (CD, discos) ; labio muy fino para superficies rugosas.
• Rectangulares planas y antideslizantes para paneles, mármol y cerámica; soportes con recubrimiento antideslizante y filtros opcionales.
• Elípticas para superficies largas y estrechas; portaventosa antirotación disponibles bajo pedido.

Especiales y soportes

• Formas especiales para problemas específicos de agarre: etiquetas, chocolates, azulejos, pequeñas piezas plásticas/metalicas, etc.
• Amplio rango de accesorios: latón niquelado, aluminio anodizado, acero galvanizado; adaptadores de rosca, manguitos y soluciones antirotación.

Bernoulli

• Prensión sin contacto basada en Bernoulli para piezas extremadamente frágiles (semiconductores, celdas solares, láminas ultrafinas).
• Construcción en aluminio anodizado, disco de tope en acero inoxidable y separadores antistáticos en silicona; opciones de alimentación neumática axial y radial.

Documentación y CAD
Fichas PDF y archivos CAD (TraceParts) disponibles por familia de producto con tablas de referencias, dimensiones y dibujos técnicos.

Características / especificaciones técnicas

• Compuestos estándar: Caucho natural (N), Goma antiaceite (A), Silicona (S).
• Compuestos especiales: BENZ (60–75°Sh; -40/+170 °C), GERANIUM (OF) -40/+80 °C, NF neopreno -20/+100 °C, EPDM (SB) -40/+130 °C.
• Soportes: latón niquelado, aluminio anodizado, Anticorodal anodizado, acero galvanizado; montage en frío ou vulcanizado.
• Conexiones: rosca macho/hembra, orificio central (ex. M8), tomas laterales de vacío, pasadores antirotación, adaptadores GAS/NPT.
