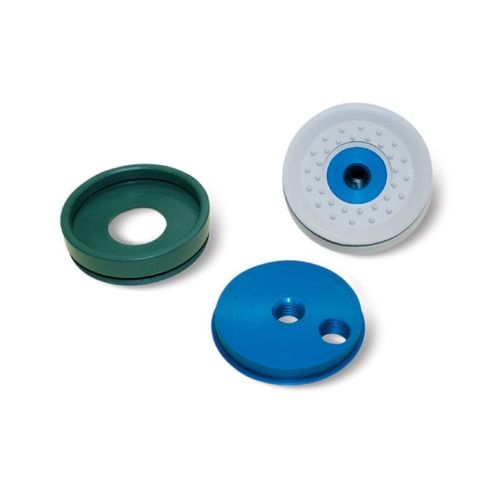

Ventosa plana 016515

redondade cauchode silicona

Descripción del producto
VUOTOTECNICA® ventosas — familia modular que incluye ventosas redondas, planas, de fuelle, doble fuelle, elípticas, rectangulares, de corona, STAR, de espuma y soluciones Bernoulli sin contacto, junto con soportes y adaptadores para automatización.

Características clave

• Geometrías múltiples para distintos perfiles de contacto (redonda plana, fuelle, elíptica, rectangular, corona, estrella, espuma).
• Compuestos estándar: caucho natural (N), caucho resistente al aceite (A), silicona (S); compuestos especiales: BENZ, GERANIUM (OF), NF neopreno, SB (EPDM).
• Diámetros típicos: 4 mm hasta 85 mm y series para cargas pesadas.
• Opciones de montaje: montajes a frío, soportes vulcanizados, espuma autoadhesiva; pasadores roscados macho/hembra, puertos de vacío centrales/laterales.
• Accesorios: adaptadores, reductores, acoplamientos, articulaciones, tornillos con orificio calibrado para limitar sección de aspiración, pasadores antirotación y filtros.

Materiales y rangos técnicos

• BENZ (MAXIGRIP): dureza ≈ 60–75 °Sh; rango de trabajo ejemplo −40 °C a +170 °C; alta resistencia a aceites/abrasión.
• GERANIUM espuma (OF): −40 °C a +80 °C; variantes autoadhesivas para superficies rugosas.
• NF neopreno: típicamente −20 °C a +80/+100 °C según variante; buena resistencia a aceites.
• EPDM (SB) espuma extra‑blanda: −40 °C a +130 °C en sistemas específicos.

Aplicaciones

• Robótica y automatización: agarre de chapas, vidrio, mármol y paneles.
• Packaging: films plásticos, flow‑pack, bolsas, sobres y envases flexibles.
• Baldosas, cerámica y superficies estructuradas (versiones en espuma).
• Alimentación y farmacéutica: variantes compatibles con FDA y fuelles para productos delicados.
• Agarre sin contacto: soluciones Bernoulli para semiconductores y láminas finas.

Selección y dimensionado
Para dimensionar correctamente facilite: material y acabado de la superficie, peso y centro de gravedad, dimensiones/dibujo, rugosidad, presencia de aceite/contaminantes, cadencia, rango de temperatura y factor de seguridad requerido. Disponibles cuestionario técnico y fichas PDF/CAD para apoyo.

Montaje y mantenimiento

• Ventosas montadas en frío (sin adhesivo) para recambio rápido sobre soportes de latón niquelado o aluminio anodizado.
• Soportes vulcanizados para aplicaciones de alta carga (acero o galvanizado).
• Opciones: tornillo prisionero M8 con orificio calibrado para reducir volumen de aspiración, orificios roscados para conexión de vacío.

Pedido y documentación
Cada serie incluye códigos de producto para seleccionar tamaño y compuesto; se proporcionan hojas técnicas PDF y archivos CAD por referencia. Para repuestos, solicite la ventosa con el código y compuesto indicados.

Especificaciones técnicas

• Marca: VUOTOTECNICA®
• Familia de producto: ventosas — redondas planas, fuelle, doble fuelle, elípticas, rectangulares, STAR, espuma, corona, Bernoulli
• Compuestos estándar: N, A, S
• Soportes: latón niquelado, aluminio anodizado, acero galvanizado, Anticorodal
• Aplicaciones típicas: robótica, packaging, vidrio, mármol, cerámica, automoción, alimentación y farmacéutica
• Recursos: PDFs técnicos, archivos CAD y cuestionario técnico disponibles
