Descripción general
Catálogo estructurado de ventosas de vacío y accesorios para sujeción, manipulación y sujeción industrial. Los productos se agrupan por familias con aplicaciones típicas, mezclas disponibles, dimensiones y ejemplos de códigos de producto.

Características generales de las mezclas de goma
Resumen de las mezclas utilizadas en ventosas: denominación comercial, sigla internacional, ventajas/limitaciones, color, temperatura de trabajo, dureza, resistencia química y aptitud alimentaria.

Ventosas con soportes (diámetros pequeños)
Ventosas en forma de copa para objetos pequeños con superficies planas, ligeramente cóncavas o convexas. Diámetros típicos 4–9 mm. Mezclas estándar: Para natural (N), anti‑aceite (A) y silicona (S). Montaje en frío sobre soportes de latón niquelado con espiga roscada macho. Reemplazo sencillo como recambio.

Ventosas con soportes (10–45 mm)
Amplia gama para objetos pequeños y medianos. Diámetros 10–45 mm. Mezclas estándar N, A, S. Soportes en latón niquelado o aluminio anodizado con espiga roscada. Numerosos SKUs disponibles para integración en automatización.

Ventosas grandes (85 mm)
Ventosas de gran diámetro (85 mm) en mezclas estándar con soportes de aluminio anodizado. El soporte puede incluir orificio roscado M8 o toma para tornillo de regulación para reducir la sección de aspiración y acelerar ciclos.

Ventosas Star (serie SV)
Serie SV para elementos planos y flexibles (cartón, chapas finas). Superficie portante en forma de estrella con sectores reforzados internos: labio blando para adaptación y superficie de apoyo rígida para estabilidad. Disponible con soportes de aluminio anodizado macho o hembra.

Maxigrip cups
Diseñadas para robótica y sector automoción. Redondas y elípticas, planas y con fuelle, con soporte vulcanizado. Labio muy flexible y geometría interna que facilita drenaje de aceite/agua y mejora el coeficiente de fricción en superficies aceitosas o mojadas. Compuesto típico: BENZ (exclusivo) con elevada resistencia térmica y a aceites.

Ventosas para películas plásticas, flow‑pack y embalaje
Serie para objetos finos, ligeros o delicados (bolsas de plástico/papel). Labio muy fino y tacos internos que reparten la depresión para evitar deformación o aspiración del material. Se recomienda compuesto Para para una sujeción delicada.

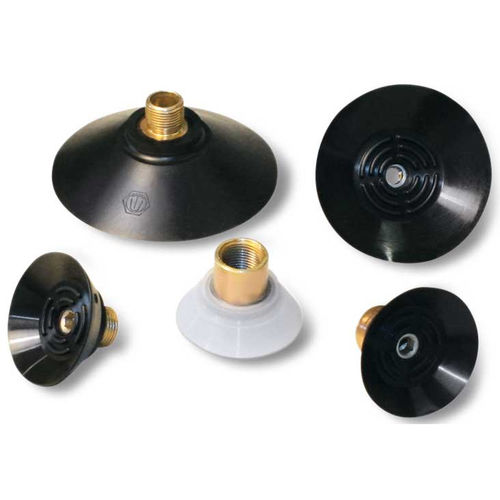

Ventosas redondas planas con soportes
Diseñadas para paneles de madera/plástico, vidrio fino, mármol y chapas frágiles. Labio bajo ligeramente inclinado y tacos interiores que reducen el volumen de aire; montaje en frío sobre soporte de aluminio anodizado y bloqueo por tuerca anular.

Ventosa VMG134 para baldosas estructuradas
Para baldosas texturizadas en máquinas de selección automáticas. Goma espumosa de alta densidad que mantiene elasticidad tras muchos ciclos. Versiones en EPDM (SB), GERANIUM (OF) y Neopreno (NF). Soporte Anticorodal anodizado con cuatro orificios de fijación y dos conexiones de vacío selladas con juntas NBR.

Ventosas con soporte vulcanizado
Para piezas embutidas o moldeadas (automoción). Labio rectificado para sellado inmediato. Compounds BENZ resistentes a aceites que contienen cloro. Soporte en acero galvanizado vulcanizado a la ventosa.

Ventosas planas redondas vulcanizadas (alta capacidad)
Para elevación de cargas pesadas en vertical y horizontal. Superficie de apoyo laberíntica en el mismo compuesto para agarrar vidrio y mármol frágil sin flexión. Algunas series incluyen labio vertical interno para superficies muy rugosas.

Ventosas de goma espuma
Goma espuma GERANIUM (OF) para superficies muy rugosas, manteniendo elasticidad; cara autoadhesiva para fijación rápida. Neopreno NF recomendado para superficies lubricadas.

Ventosas Vacupredator
Diseñadas para bolsas, paquetes y envases flexibles. Cuerpo de aluminio anodizado con placa ranurada y junta de goma espuma para adaptarse a envases flexibles y evitar pérdidas perimetrales de vacío. Cálculo de elevación de ejemplo: diseñadas para vacío >= -75 kPa con coeficiente de seguridad 3.

Ventosas de fuelle, reforzadas y multifuelles
Diseños de fuelle para packaging y manipulación de objetos irregulares o delicados. El fuelle compensa irregularidades y permite sujeción en superficies inclinadas; aptas para huevos, bollería y artículos frágiles.

Ventosas cóncavas, de corona y elípticas
Cóncavas para objetos cilíndricos; corona para piezas con agujero central; elípticas para cajas de cartón y perfiles, con o sin soportes.

Placas y tiras de goma espuma
Tiras/placas OF autoadhesivas para fabricación de ventosas a medida; SB EPDM extra‑blando para sistemas OCTOPUS; NF neopreno foam de célula cerrada para resistencia a aceites.

Soportes, adaptadores y accesorios
Gama de soportes (latón niquelado, aluminio anodizado, acero galvanizado) adaptados a ventosas, con pernos macho/hembra, adaptadores gas↔NPT, reducciones, tornillos con agujero calibrado y otros accesorios.

Bernoulli y ventosas especiales
Ventosas Bernoulli para manipulación sin contacto de piezas extremadamente delicadas (semiconductores, células solares, films). Múltiples formas especiales y ventosas de sujeción de alta precisión disponibles para procesos industriales.

Características / especificaciones técnicas

• Mezclas estándar: Para (N), Anti‑aceite (A), Silicona (S), BENZ, GERANIUM (OF), Neopreno espuma (NF), EPDM (SB)
• BENZ: dureza 60–75°Sh; temp. servicio -40°C a +170°C; resistencia a aceites clorados, abrasión y agua
• GERANIUM OF: -40°C a +80°C; autoadhesiva disponible
• NF neopreno foam: -20°C a +100°C (typ.); célula cerrada, resistente a aceites
• Soportes y conexiones: aluminio anodizado, latón niquelado, acero galvanizado; pines macho/hembra, orificios M8, tomas laterales para vacío
• Funciones de diseño: tacos, planos laberínticos, fuelles, refuerzos en estrella, reducción de volumen de aspiración, compensación de alineamiento
• Accesorios: adaptadores gas↔NPT, reductores de rosca, tornillos calibrados, pasadores antirrotación, documentación CAD
