Inductor de filtrado WL0625

RFmagnéticode núcleo de ferrita

Descripción general

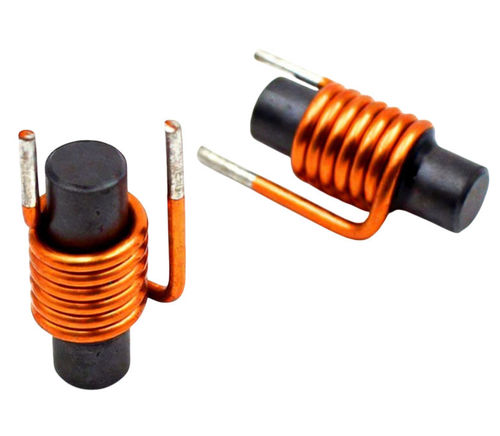

El inductor de núcleo de ferrita WL0625 proporciona valores de inductancia estables con bajas pérdidas en el núcleo y dimensiones compactas adecuadas para circuitos montados en PCB. Almacena energía durante conmutaciones y atenúa ruidos conducidos en aplicaciones de alta frecuencia, garantizando funcionamiento fiable en el rango de temperaturas industriales habituales.

Construcción y materiales

• Material del núcleo: ferrita para alta permeabilidad y bajas pérdidas
• Conductor: hilo de cobre esmaltado con aislamiento de poliéster
• Tipos de construcción: variantes radial y SMD disponibles
• Montaje: montaje en PCB through-hole (radial) y montaje superficial (SMD)

Formas y personalización

• Formas disponibles: toroidal, tipo barra, núcleo tambor y otras geometrías
• Parámetros personalizables: valor de inductancia, tolerancia, corriente nominal, resistencia continua (DCR), dimensiones mecánicas y capacidad de corriente
• Servicios del fabricante: producción OEM y diseños a medida según inductancia, tamaño y corriente requeridos

Aplicaciones

• Fuentes conmutadas y convertidores DC–DC (almacenamiento de energía durante la conmutación)
• Filtros EMI/RFI y redes de supresión de ruido
• Electrónica de consumo: TV, portátiles, dispositivos móviles
• Equipo industrial: variadores, controladores de automatización, módulos de potencia
• Electrónica automotriz: unidades de control, control de iluminación, distribución de energía
• Equipo de comunicaciones: routers, módulos de radio, dispositivos de red
• Sistemas renovables y de carga: inversores solares, cargadores de baterías

Ventajas
La alta permeabilidad magnética permite diseños compactos con inductancia significativa; las bajas pérdidas por corrientes de Foucault mejoran la eficiencia a altas frecuencias de conmutación; propiedades eléctricas estables y reducción de EMI en configuraciones adecuadas.

Desventajas
Los núcleos de ferrita son frágiles y pueden agrietarse ante impactos; la densidad de flujo de saturación es inferior a la de algunos núcleos de aleación metálica, lo que limita el rendimiento a altas corrientes sin un diseño apropiado.

Ficha técnica
Parámetro Símbolo Valor Unidad
Inductancia L 1µH – 1000µH µH
Tolerancia ±L ±10% / ±20% —
Corriente nominal Ir 0,1 – 5 A A
Resistencia continua DCR 0,01 – 5 Ω Ω
Material del núcleo Ferrita —
Temperatura de funcionamiento -40 a +125 °C °C

Especificaciones mecánicas

• Tipo de núcleo: núcleo de ferrita
• Construcción: radial y SMD
• Hilo: cobre esmaltado con recubrimiento de poliéster
• Montaje: PCB

Notas sobre la selección
Considere la inductancia y la tolerancia requeridas, las corrientes nominal y de saturación, la DCR, la frecuencia de operación y el grado de ferrita, el rendimiento térmico, las restricciones de montaje y factores ambientales (vibración, humedad) para aplicaciones industriales o automotrices.

Especificaciones técnicas

• Modelo: WL0625
• Rango de inductancia: 1µH – 1000µH
• Tolerancias disponibles: ±10%, ±20%
• Corriente nominal: 0,1 A – 5 A
• Resistencia continua (DCR): 0,01 Ω – 5 Ω
• Material del núcleo: ferrita
• Rango de temperatura: -40 °C a +125 °C
• Tipos y construcciones: toroidal, tipo barra, núcleo tambor; radial y SMD
• Hilo e aislamiento: cobre esmaltado con recubrimiento de poliéster
• Aplicaciones típicas: fuentes conmutadas, convertidores DC–DC, filtros EMI, electrónica de consumo e industrial, sistemas automotrices, equipos de comunicación, soluciones solares y de carga
