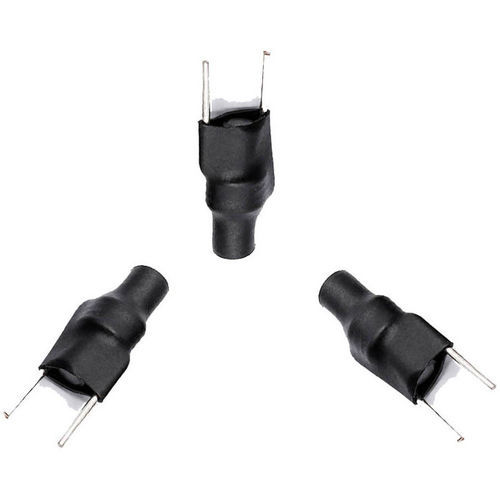

Inductor de ferrita WL0416

de núcleo de ferritade alambre bobinadomagnético

Resumen
Inductor de ferrita WL0416 diseñado para conversión de energía y supresión de EMI en electrónica de potencia. Construido con un núcleo de varilla de ferrita y bobinado en cobre esmaltado, el componente ofrece una huella compacta (16 mm), un amplio rango de inductancias y funcionamiento desde kHz hasta MHz. Usos típicos: fuentes conmutadas, circuitos RF, carga inalámbrica y sistemas de control industrial.

Fabricación y personalización
Fabricado mediante procesos de bobinado de precisión, WL0416 puede personalizarse en diámetro de hilo, estructura de bobinado, valor de inductancia, frecuencia de funcionamiento y dimensiones mecánicas. Opciones: tamaño/forma del núcleo, número de espiras, tipo y diámetro de cable, encapsulado (barniz, epoxi, recubrimiento), tipo de montaje y corriente nominal.

Cómo funciona
El inductor funciona por inducción electromagnética: la corriente en el bobinado genera un campo magnético concentrado por el núcleo de ferrita. La alta permeabilidad magnética de la ferrita aumenta la inductancia y mejora la respuesta en alta frecuencia, mientras que su alta resistividad eléctrica reduce las pérdidas por corrientes de Foucault.

Aplicaciones

• Fuentes conmutadas, convertidores DC-DC, adaptadores y sistemas de regulación de tensión
• Sistemas de carga inalámbrica para mejorar el acoplamiento magnético
• Electrónica automotriz: sistemas de carga, gestión de baterías y módulos de control
• Equipos de comunicación: circuitos RF, filtrado y dispositivos inalámbricos
• Electrónica de consumo: cargadores, ordenadores y equipos de audio para supresión de ruido
• Automatización industrial: sensores, accionamientos de motor y sistemas de control

Ventajas

• Buen comportamiento en alta frecuencia con bajas pérdidas magnéticas
• Tamaño compacto y menor peso frente a muchas soluciones con núcleo metálico
• Alta resistividad eléctrica que reduce pérdidas por corrientes parásitas
• Estabilidad térmica y funcionamiento fiable dentro de los límites especificados
• Personalización flexible para ajustarse a los requisitos de la aplicación

Desventajas / Limitaciones

• Material de ferrita frágil que puede agrietarse ante impactos mecánicos
• Saturación magnética menor que algunos núcleos metálicos, limitando aplicaciones de muy alta corriente
• El rendimiento depende de la selección de material y la precisión del bobinado

Resolución de problemas y modos de fallo comunes

• Baja inductancia: número de espiras incorrecto, núcleo dañado o material inadecuado
• Sobrecalentamiento: corriente excesiva, frecuencia alta o conductor subdimensionado; verificar condiciones de operación y gestión térmica
• Ruido magnético: bobinado suelto, vibración del núcleo o filtrado insuficiente del circuito; mejorar fijación mecánica y diseño del circuito
• Eficiencia reducida: ferrita incorrecta, pérdidas de núcleo altas o mala calidad de bobinado; revisar material y proceso de fabricación
• Daño físico: manejar los núcleos de ferrita con cuidado para evitar grietas durante el montaje

FAQ (Selección y uso)

• Propósito: transferencia de energía, filtrado y supresión EMI en inductores, transformadores, cargadores inalámbricos y fuentes de alimentación
• Funcionamiento: inducción electromagnética con núcleo de ferrita que concentra el flujo para aumentar la inductancia y la eficiencia de transferencia
• Criterios de selección: valor de inductancia, frecuencia de funcionamiento, corriente nominal, material de ferrita, rango de temperatura y montaje
• Personalización: disponible para geometría del núcleo, estructura de bobinado, diámetro de hilo, inductancia, terminales y montaje
• Causas comunes de fallo: corriente excesiva, sobrecalentamiento, frecuencia incorrecta, bobinado deficiente o daños mecánicos

Especificaciones técnicas

• Modelo / Denominación: WL0416
• Material del núcleo: ferrita (varilla magnética)
• Conductor: hilo de cobre esmaltado
• Diámetro típico del hilo: 0,2 mm (opciones AWG disponibles)
• Bobinado: bobinado de una sola capa redondo o seccional (personalizable)
• Longitud de huella: 16 mm
• Opciones de encapsulado: barniz, epoxi o recubrimiento
• Montaje: through-foot o montaje personalizado
• Rango de inductancia: 0,1 µH a 50 µH (personalizable)
• Tolerancias de inductancia: ±2%, ±5%, ±10%
• Frecuencia de funcionamiento: kHz a MHz
• Corriente nominal: definida por diseño personalizado
• Resistencia de aislamiento: ≥75 MΩ
• Aplicaciones típicas: fuentes conmutadas, circuitos RF, cargadores inalámbricos, electrónica automotriz, equipos de comunicación, sistemas de control industrial

Especificaciones eléctricas (Típicas)

• Rango de inductancia: 0,1 µH – 50 µH (personalizable)
• Tolerancia de inductancia: ±2%, ±5%, ±10%
• Resistencia DC (DCR): personalizada según el diseño
• Factor Q: alto, optimizado para la banda de frecuencia seleccionada
• Frecuencia de auto-resonancia: alta, dependiente de la aplicación
• Frecuencia de funcionamiento: kHz a MHz
• Corriente nominal: especificada por diseño
• Resistencia de aislamiento: ≥75 MΩ
